УНЧ 12 Ватт на TDA2006

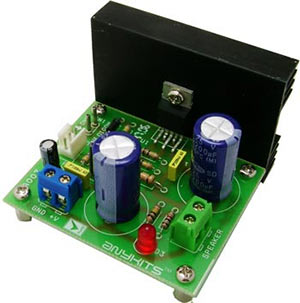

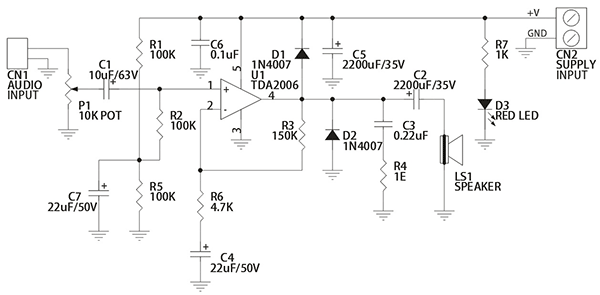

У цьому проекті описується виготовлення простого підсилювача на мікросхемі TDA2006, що працює в класі AB. Мікросхема TDA2006 забезпечує високу вихідну потужність при низьких звукових спотвореннях. Додатково, вона має захист від короткого замикання та захист від перегріву. Мікросхема TDA2006 по висновках повністю сумісна з широко відомою TDA2030.
Характеристики:
- однополярне живлення 18В, 2А
- вихідна потужність 12 Ватт @ 4 Ом, 8 Ватт @ 8 Ом
- захист від КЗ та перегріву
- індикатор живлення
- розміри плати 51х63мм

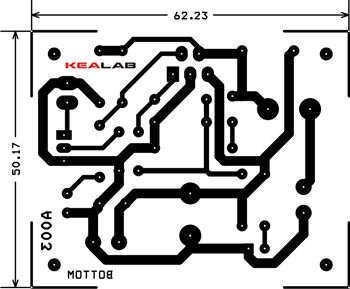

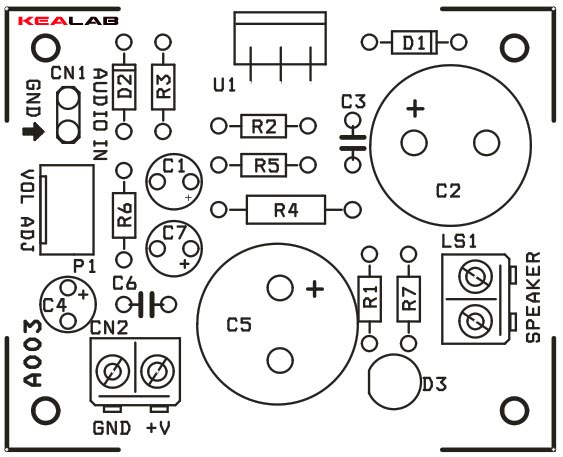

Друкована плата та розташування елементів
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| U1 | Аудіо підсилювач | TDA2006 | 1 | |||
| D1, D2 | Випрямний діод |
1N4007
|
2 | |||
| D3 | Світлодіод |
АЛ307Б
|
1 | |||
| C1 | Електролітичний конденсатор | 10 мкФ 63В | 1 | |||
| C2, C5 | Електролітичний конденсатор | 2200 мкФ 35В | 2 | |||
| C3 | Конденсатор | 0.22 мкФ | 1 | |||
| C4, C7 | Електролітичний конденсатор | 22 мкФ 50В | 2 | |||
| C6 | Конденсатор | 0.1 мкФ | 1 | |||
| R1, R2, R5 | Резистор |
100 кОм
|
3 | |||
| R3 | Резистор |
150 кОм
|
1 | |||
| R4 | Резистор |
1 Ом
|
1 | |||
| R6 | Резистор |
4.7 кОм
|
1 | |||
| R7 | Резистор |
1 кОм
|
1 | |||
| Р heatsink | Для м/с | 1 | ||||
