УМЗЧ для автомобіля на TDA1560Q

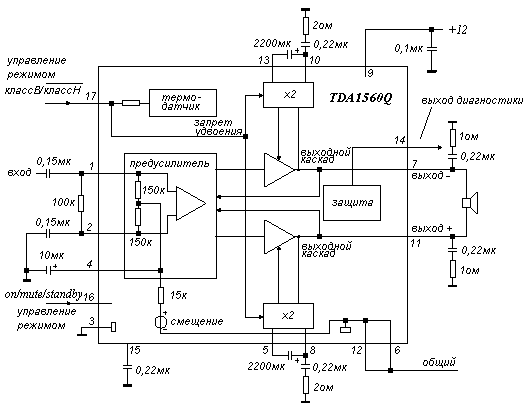

Приклад посилювача класу H - мікросхема TDA1560Q, яка розвиває вихідну потужність 40 Вт на навантаженні 8 Ом при напрузі живлення 14,4 В. Типова схема її включення наведена на малюнку нижче. Мікросхема має функції управління режимами (включена, режим очікування, режим заглушення звуку, робота в режимі B, робота в режимі H).
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| Мікросхема | TDA1560Q | 1 | ||||
| Конденсатор | 0.1 мкФ | 1 | ||||
| Конденсатор | 0.15 мкФ | 2 | ||||
| Конденсатор | 0.22 мкФ | 5 | ||||
| Електролітичний конденсатор | 10 мкФ 25 В | 1 | ||||
| Електролітичний конденсатор | 2200 мкФ 25 В | 2 | ||||
| Резистор |
1 Ом
|
2 | ||||
| Резистор |
2 Ом
|
2 | ||||
| Резистор |
100 кОм
|
1 | ||||
