УМЗЧ для автомобіля на TDA1554Q

Посилювач виконаний на двох ІМС TDA1554Q, призначених для роботи в каскадах, включених за містковою схемою, і має такі технічні характеристики (за даними виробника мікросхем і результатами вимірювань): чутливість - 0,5 В, вхідний опір - 600 Ом, номінальне опір навантаження - 4 Ом, номінальна (максимальна) вихідна потужність 4х15 (4х22) Вт) при коефіцієнті нелінійних спотворень 0,25 і 10% відповідно, смуга відтворюваних частот - 30...16000 і 15...25000 Гц при нерівномірності АЧХ відповідно -1 і -3 дБ., напруга живлення - 14,4 В, максимальний споживаний струм - 14 А, струм спокою - 0,3 А, споживаний струм в очікуючому режимі - 0,001 А, готовність до роботи при включенні - 5 с.

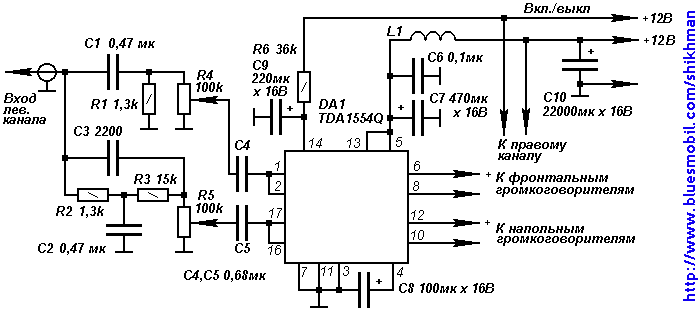

Схема лівого каналу посилювача наведена на рис.6. Правий канал повністю йому ідентичний. Елементи C1-C5 і R1-R5 утворюють розділові фільтри. Включення посилювача здійснюється при подачі керуючого напруги 12 В від магнітоли. При відключенні від магнітоли посилювач переходить в очікуючий режим. Основне напруга живлення не комутується, оскільки струм, споживаний посилювачем в очікуючому режимі менше струму саморозряду акумулятора автомобіля. Цеп R6C9 забезпечує затримку включення. Для фільтрації перешкод в ланцюгах живлення мікросхем служать LC-фільтри. Конденсатор великої ємності C10 в фільтрі живлення запобігає зниженню напруги на піках потужності і встановлений безпосередньо в корпусі посилювача. Сигнал на вхід подається по екранованому кабелю з байонетним роз'ємом BNC.

Посилювач потужності зібраний на друкованій платі, фільтри виконані навісним монтажем. Мікросхеми і плата розміщені на дюралевому куточку - теплоотводі. Охолодження мікросхем посилювача - примусове за допомогою вентилятора від блоку живлення комп'ютера. Встановлено посилювач у передній частині салону на поличці під рукавичним ящиком.

Якщо посилювач буде підключатися безпосередньо замість динамічних головок магнітоли, рівень його сигналу слід регулювати дуже обережно, починаючи з нульового значення, щоб не перевантажити входи мікросхеми.

У тому випадку, коли апарат, з яким передбачається використовувати посилювач, має вихідний каскад, виконаний за містковою схемою, між його виходом і платою фільтрів потрібно включити оксидні конденсатори ємністю 10 мкФ., причому до вхідних гнізд повинні бути підключені їх позитивні виводи.

При монтажі посилювача можуть бути використані постійні резистори МЛТ-0,25 і змінні .СП3-12а. Оксидні конденсатори посилювача К50-18 (С10) і К50-24 (С7-С9), інші - будь-які керамічні. Катушка фільтра живлення L1 намотана на кільцевому магнітопроводі розмірами 20х10х8 мм з фериту 2000НН і містить 5 витків монтажного проводу з перерізом внутрішньої жили (без ізоляції) 1...1,5 мм2.

Катушка L1 акустичної системи намотана на стержні з фериту 2000НН діаметром 8 і довжиною 20 мм і містить 15 витків дроту ПЕВ-1 1,0. Конденсатори С1-С2 - КБГ-МН, С3.С4 - К50-24, резистори ПЕВ - 5 Вт.

Література:

1. Єлютін А. Питання пола -, "Майстер 12 вольт" №1997/1998 с.20-23
2. Єлютін А. А потрібен чи міцний тил -, "Салон AV" №3/1998 с.84-87
3. Шихатов А. Пасивні регулятори тембру - Радіо, 1999, №1 с.14-15.
4. Агеєв С. Чи повинен УМЗЧ мати мале вихідне опір? - "Радіо" №4/1997 с.14-16.
