Стерео підсилювач на TA2020-020

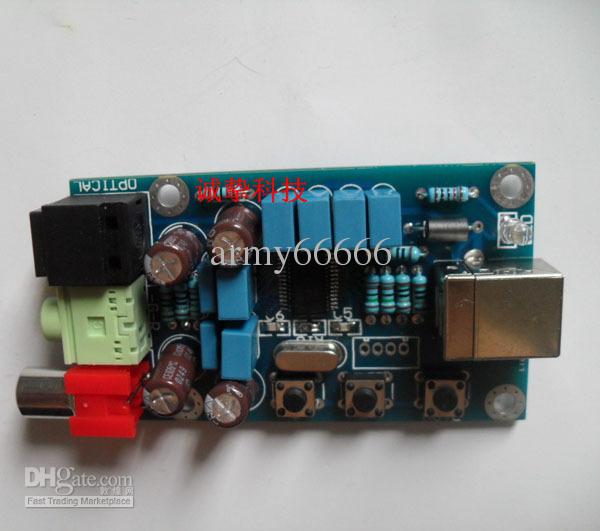

Для озвучки рабочего помещения, а это примерно 40 квадратных метров офисного пространства решил я сделать усилитель мощности. Но так как в моем рабочем компьютере нет звуковой карты, решено было сделать на ЮСБ. Поискав на китайском алиэкспресс микросхему PCM2704, выяснилось что одна микросхема стоит столько же, сколько и готовый блок. В пользу последнего выбор и был сделан.

Сам усилитель решил делать на микросхеме TA2020-020. Это стерео усилитель Т- класса, способный выдать до 20Вт мощности, при этом не требующий огромного радиатора. Был у меня как раз корпус металлический подходящих размеров.

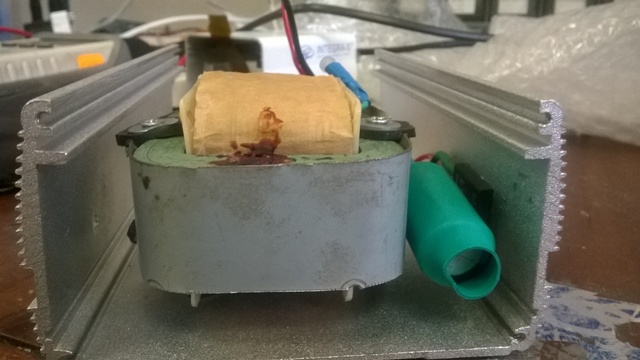

На фото он уже с установленным блоком питания, который состоит из трансформатора на 10 вольт, диодный мост, выпаянный из компьютерного блока питания и конденсаторов 4700мкФ и 0.1мкФ. Схему блока питания я не чертил, она самая простая однополярная.

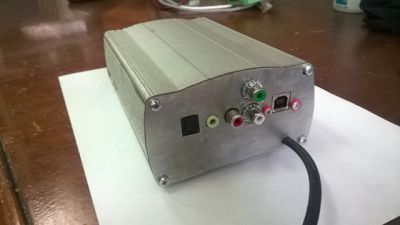

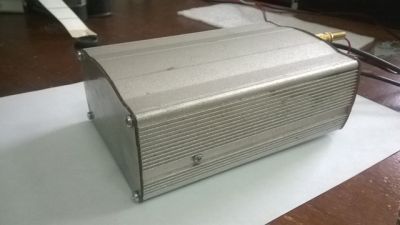

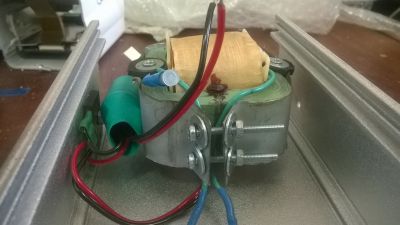

Вот вид сзади.Так как родная скоба, которая сжимала пластины трансформатора при разборке-сборке его поломалась, я заменил её листом жести и сжал как хомут.

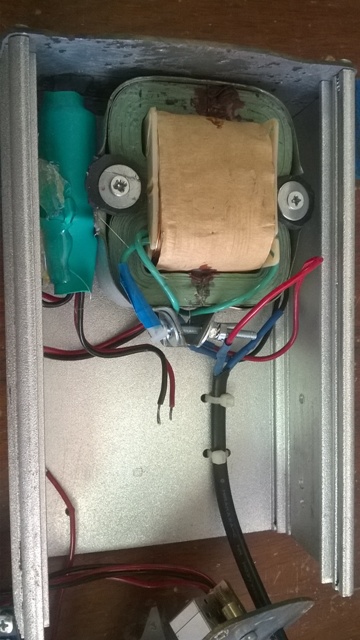

Это меня полностью избавило от гудения самого трансформатора. Как видно на фото монтаж сего блока навесной. Конденсатор я засунул в термоусадочную трубку, непосредственно на ножках которого припаян шунтирующий конденсатор 0,1 мкф.

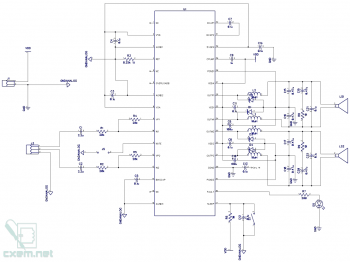

Вот непосредственно и сама схема усилителя.

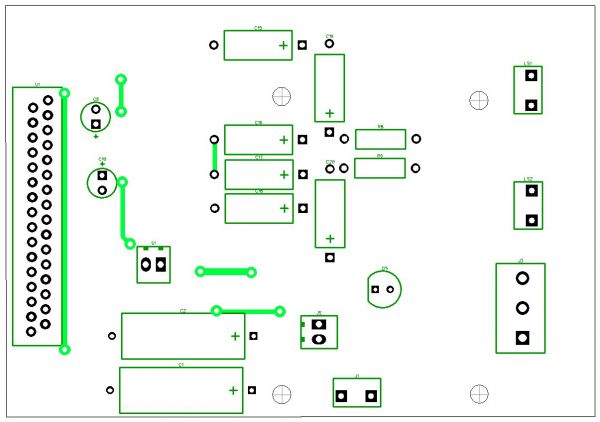

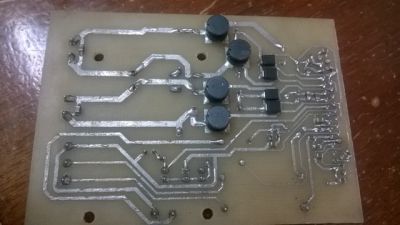

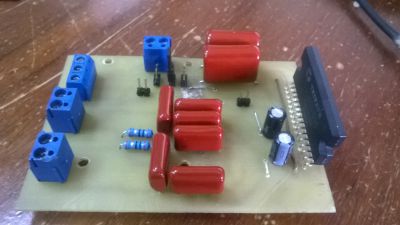

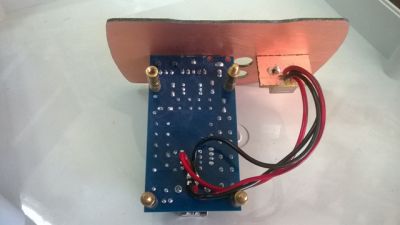

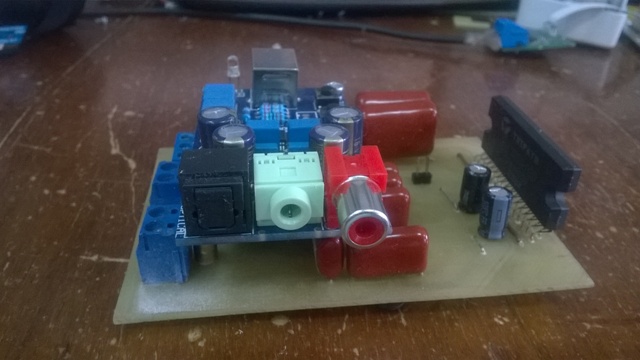

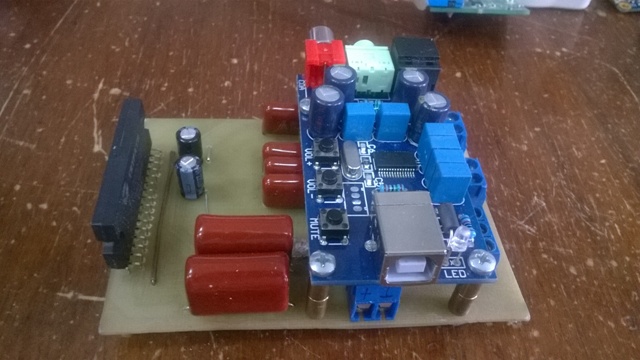

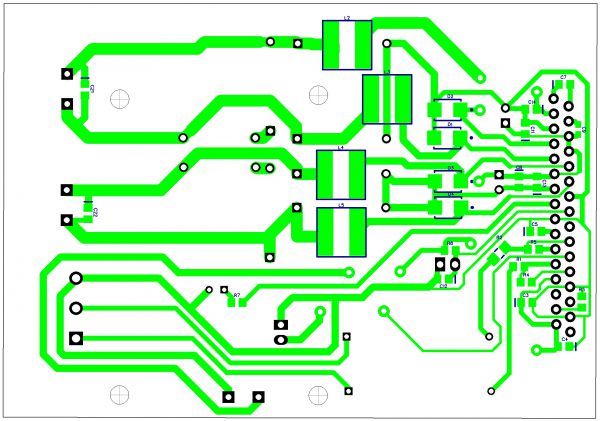

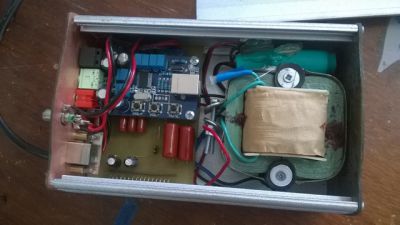

Ну и вот фото напаянной платы и платы в сборе с блоком на PCM из китая.

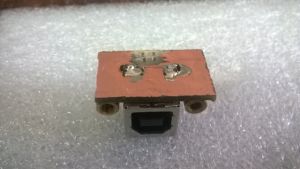

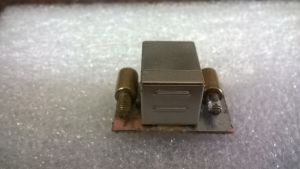

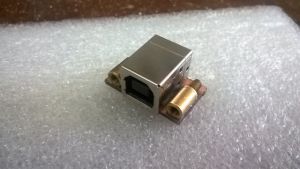

При таком расположении платы разъем ЮСБ оказывался внутри корпуса. Как я понял разъемов ЮСБ на корпус не бывает, по крайней мере я не нашел. Поэтому решено было сделать самому

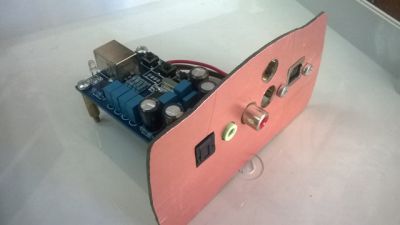

ну и вот я примерял его в лицевой панели

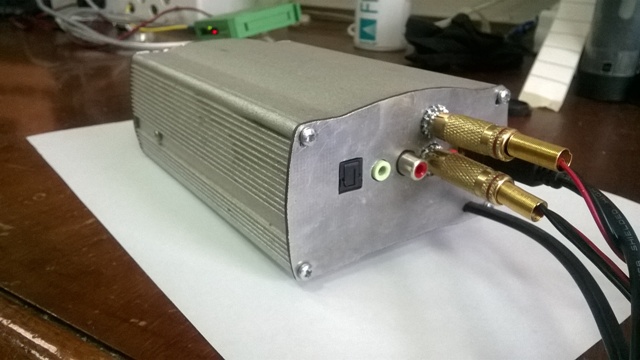

Сами панели я вырезал из двустороннего текстолита и после сверления отверстий под разъемы, облудил с внешней стороны. Так получилось практически в цвет корпуса.

В результате усилитель мне понравился. Я, конечно, не обладаю исключительным слухом и дорогими колонками. но звучание мне нравится и мощности с запасом хватает для комфортного звучания. До этого я использовал усилитель , собранный по схеме Линсли Худа. Тот звучал более детально, особенно средние и высокие ему лучше давались, а басы мне кажется у этого на TA 2020 получше. Да и нет тут такого огромного тепловыделения. Так что его я и оставил.
