Схема автомобільного УНЧ на TDA1562Q

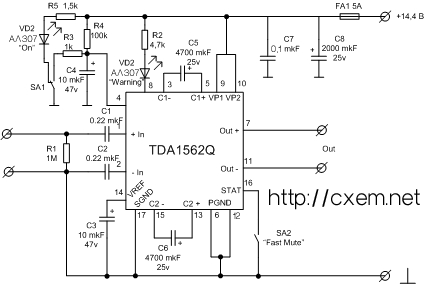

Хочу запропонувати свою версію потужного УНЧ на мікросхемі TDA1562Q (див. рис.). Мій варіант - це вдосконалена схема з публікації. Докладний опис мікросхеми TDA1562Q можна знайти в довідниках по УНЧ.

Схема автомобільного УНЧ на TDA1562Q

Режим приглушення «MUTE» більш коректно вмикати кнопкою SA2 (вивід 16 м/сх. на корпус). Тоді УНЧ не повністю вимикається, а тільки відключається вихід на динаміки. Перемикачем SA1 зручно вмикати та вимикати УНЧ. Оскільки в режимі «STANDBY» мікросхема споживає всього 1 мкА, то виводи 9,10 мікросхеми можна завжди тримати під напругою, не боячись розрядки акумуляторів. При цьому відпадає необхідність комутувати силові ланцюги, і в якості SA1 можна застосувати будь-який малогабаритний перемикач.

В схему додані VD2 «Вкл. УНЧ», R5 та SA2 «FAST MUTE». Друкована плата залишається без змін, як в [1]. Деталі SA1, SA2, VD1 та VD2 виведені на передню панель УНЧ і з'єднуються з платою за допомогою монтажного проводу. Вихідна потужність (навантаження 4 Ома) при живленні від автомобільної мережі досягає 50 Вт.

Рекомендація редакції. Ємність С7 бажано збільшити до 0,47... 1 мкФ, а послідовно в ланцюг живлення ввести запобіжник на 5 А (він врятує мікросхему при можливих несправностях генератора автомобіля: TDA1562 витримує в режимі STANDBY 30 В, а в робочому режимі максимум 18-19 В)

Список радіоелементів

Обозначення Тип Номінал Кількість Примітка
Аудіо підсилювач
TDA1562Q
1
VD2 Світлодіод
АЛ307А
2 або будь-який інший
С1, С2 Конденсатор 0.22 мкФ 2 плівковий
С3, С4 Електролітичний конденсатор 10 мкФ х 47В 2
С5, С6 Електролітичний конденсатор 4700 мкФ х 25В 2
С7 Конденсатор 0.1 мкФ 1 плівковий
С8 Електролітичний конденсатор 2000 мкФ х 25В 1
R1 Резистор
1 МОм
1
R2 Резистор
4.7 кОм
1
R3 Резистор
1 кОм
1
R4 Резистор
100 кОм
1
R5 Резистор
1.5 кОм
1
FA1 Запобіжник 1
SA1 Перемикач 1
SA2 Кнопка 1
