Підсилювач потужності 4 х 30 Вт на TDA7386

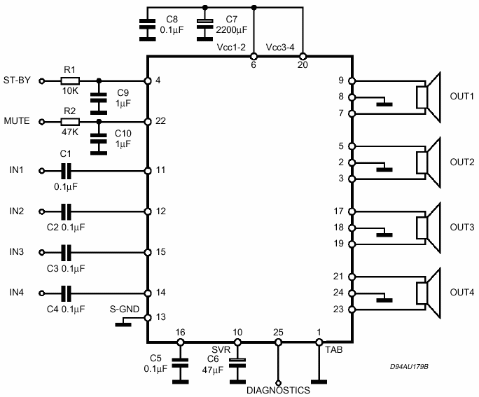

Посилювач потужності НЧ зібраний на мікросхемі TDA7386. Він представляє собою простий, але в той же час володіє непоганими характеристиками чотириканальний підсилювач. Основне призначення - установка в автомобілі, у складі домашнього музичного комплексу або комп'ютера.

Технічні характеристики:
Напруга живлення: 6...18 В
Вихідна потужність: 4х30 Вт
Діапазон сприйнятих частот: 20_75000 Гц
Нелінійні спотворення: 1 % (max 10 %)
Опір навантаження: >2 Ом
Вхідний опір: 100 кОм
Струм в режимі mute/stand-by: 100 мкА
Розміри друкованої плати: 55x40 мм

Джерело: msevm.com

Список радіоелементів
