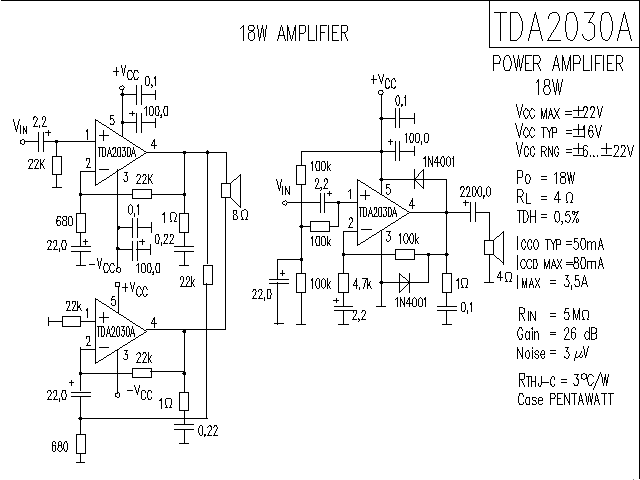

Підсилювач на TDA2030A
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | |||
|---|---|---|---|---|---|---|---|
| Аудіо посилювач |
TDA2030A
|
1 | |||||
| Випрямляючий діод |
1N4001
|
2 | |||||
| Електролітичний конденсатор | 2.2 мкФ | 2 | |||||
| Електролітичний конденсатор | 22 мкФ | 1 | |||||
| Електролітичний конденсатор | 100 мкФ | 1 | |||||
| Електролітичний конденсатор | 2200 мкФ | 1 | |||||
| Конденсатор | 0.1 мкФ | 2 | |||||
| Резистор |
100 кОм
|
4 | |||||
| Резистор |
4.7 кОм
|
1 | |||||
| Резистор |
1 Ом
|
1 | |||||
| Динамічна голівка | 4 Ом | 1 | |||||
| Місткове включення | |||||||
| Аудіо посилювач |
TDA2030A
|
2 | |||||
| Електролітичний конденсатор | 2.2 мкФ | 1 | |||||
| Електролітичний конденсатор | 22 мкФ | 2 | |||||
| Електролітичний конденсатор | 100 мкФ | 2 | |||||
| Конденсатор | 0.1 мкФ | 2 | |||||
| Конденсатор | 0.22 мкФ | 2 | |||||
| Резистор |
22 кОм
|
4 | |||||
| Резистор |
680 Ом
|
2 | |||||
| Резистор |
1 Ом
|
2 | |||||
| Динамічна голівка | 8 Ом | 1 | |||||
Прикріплені файли:
- amp13.rar (9 Кб)
