Підсилювач на мікросхемі TA8251AH (TA8255AH)

Мікросхеми TA8251AH і TA8255AH - чотириканальні місткові підсилювачі потужності низької частоти.

TA8251AH - 4х30 Вт (4 Ом)
TA8255AH - 4x22 Вт (4 Ом)

захист від короткого замикання виводів на корпус, джерело живлення і між собою
термоконтроль, термозахист
захист від стрибків напруги до 50 В
широкий діапазон напруги живлення 9-18 В
включення/вимкнення живлення
включення/вимкнення вихідного сигналу

Мікросхеми TA8251AH і TA8255AH крім вихідної потужності між собою нічим не відрізняються.

Аналоги: KIA8251AH, KIA8255AH.

ПРИЗНАЧЕННЯ ВИВОДІВ
#	Символ	Призначення
p1	pMUTE	pВивід схеми відключення живлення
p2	pSTANDBY	pВивід включення/вимкнення живлення (режим очікування)
p3	pOUT4(+)	pВихід підсилювача 4
p4	pPWR GND4	pЗагальний підсилювача 4 (вихідних ланцюгів)
p5	pOUT4(-)	pВихід підсилювача 4
p6	pVcc2	pНапруга живлення 14,4 В
p7	pOUT3(-)	pВихід підсилювача 3
p8	pPWR GND3	pЗагальний підсилювача 3(вихідних ланцюгів)
p9	pOUT3(+)	pВихід підсилювача 3
p10	pRIP	pВивід фільтра
p11	pIN3	pВхід підсилювача 3
p12	pIN4	pВхід підсилювача 4
p13	pPRE GND	pЗагальний (вхідних ланцюгів)
p14	pIN2	pВхід підсилювача 2
p15	pIN1	pВхід підсилювача 1
p16	pAUX IN	pВхід допоміжного підсилювача
p17	pOUT1(+)	pВихід підсилювача 1
p18	pPWR GND1	pЗагальний підсилювача 1(вихідних ланцюгів)
p19	pOUT1(-)	pВихід підсилювача 1
p20	pVcc1	pНапруга живлення 14,4 В
p21	pOUT2(-)	pВихід підсилювача 2
p22	pPWR GND2	pЗагальний підсилювача 2(вихідних ланцюгів)
p23	pOUT2(+)	pВихід підсилювача 2
p24	pTjDET	pВивід схеми термоконтролю
p25	pMUTE SW	pВхід схеми відключення живлення

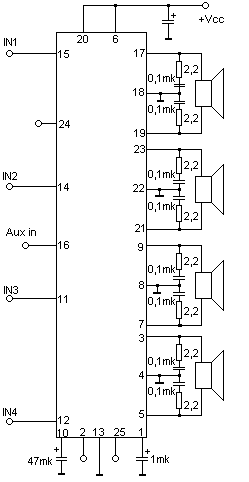

Схема підключення:

Схема підсилювача на мікросхемі TA8251AH (TA8255AH)

Список радіоелементів

Тип	Номінал	Кількість	Примітка
Мікросхема	TA8251AH	1	TA8255AH
Електролітичний конденсатор	47 мкФ	1
Електролітичний конденсатор	1 мкФ	1
Електролітичний конденсатор	Додатковий	1
Конденсатор	0.1 мкФ	8
Резистор	2.2 Ом	8
