Підсилювач на мікросхемі TA8215H

Представлена схема непоганого інтегрального 12-вольтового 60-ваттного Hi-Fi стерео підсилювача на TA8215H-A. Обв'язка була списана з якоїсь магнітоли всім улюбленої марки Pioneer середнього цінового класу.

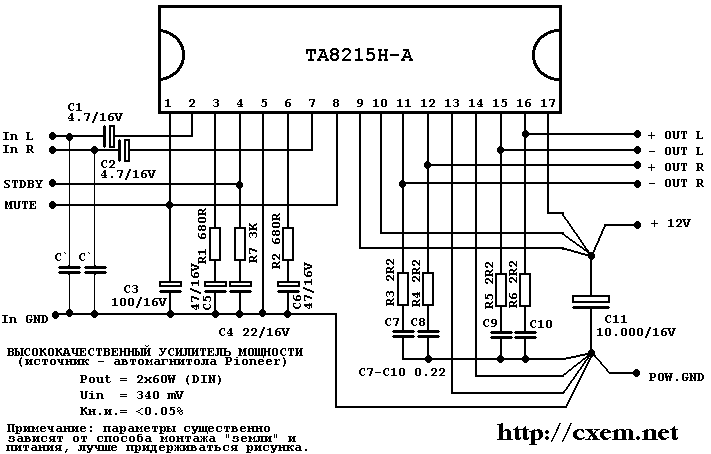

Схема УНЧ на м/с TA8215

Нижче ви можете завантажити універсальну друковану плату (54х32 мм) у форматі LAY для м/с ТА8205, ТА8210, ТА8215, ТА8221, KIA6210

Список радіоелементів

Позначення Тип Номінал Кількість Примітка
Підсилювач TA8215H-A 1
С1, С2 Електролітичний конденсатор 4.7 мкФ 16 В 2
С3 Електролітичний конденсатор 100 мкФ 16 В 1
С4-С6 Електролітичний конденсатор 22 мкФ 16 В 3
С7-С10 Конденсатор 0.22 мкФ 4
С11 Електролітичний конденсатор 10000 мкФ 16 В 1
R1, R2 Резистор
680 Ом
2
R3-R6 Резистор
2.2 Ом
4
R7 Резистор
3 кОм
1
