Підсилювач на мікросхемі HA13150A (Жук)

HA13150A чотирьох-канальний підсилювач призначений для автомобільного аудіо. Він забезпечує 21 Вт на канал при 10% спотворень.

Основні характеристики підсилювача:

• Кількість каналів 4
• Вихідна потужність 4x21 Вт
• Номінальне напруження живлення 18 В
• Напруга на навантаженні 13 В
• Опір навантаження 4 Ом

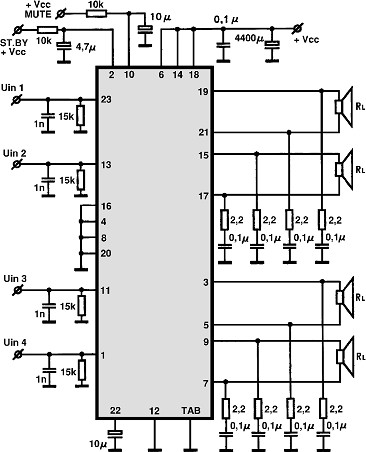

Схема підсилювача принципова:

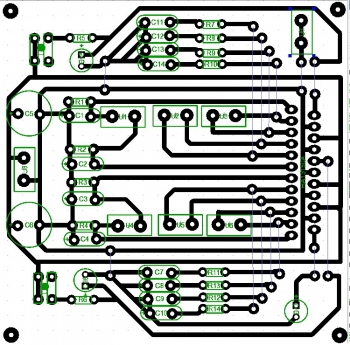

Доріжки на друкованій платі повністю симетричні. Як ви можете помітити плата нагадує комаха, звідси і пішло назва "Жук".

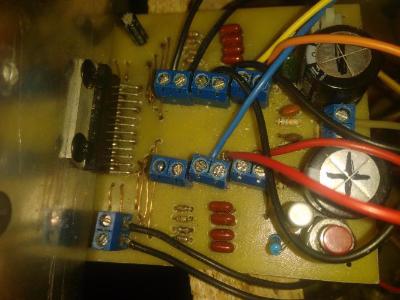

Готовий підсилювач:

На платі є дві кнопки.

(U21) - вмикання без щелчків у колонках.
(U20) - пауза, можна запаяти напряму без кнопки.

В архіві лежать дві версії плати. Перша робилася компактною. Друга трохи покращена, на ній більше роз’ємів, розташування елементів залишилося попереднім.

Файли відкриваються програмою DipTrace 2.3

Список радіоелементів
