Автомобільний підсилювач 2x40 Вт

TDA8560Q ("PHILIPS") - більш потужний аналог добре відомої TDA1557Q. Також аналогом є TDA8563Q.

Мікросхема TDA 8560, будучи повним аналогом відомої мікросхеми TDA1557Q, по суті - зовсім новий підсилювач. Розробники TDA 8560 "всього лише" посилили вихідний каскад (взявши за основу TDA 1557), "привчивши" підсилювач до 2-х омної навантаження. Що це дає?

1. Підсилювач на 2-х омну навантаження працює так само стабільно, як і на 4-х омну, видаючи при цьому 40 W на канал.
2. Навіть при роботі на звичайні 4-омні динаміки підсилювач показує максимальну потужність 25 W на канал (у TDA1557 - 22 W), а номінальну потужність 17...18 W (у TDA1557 - 12 W).
3. Крім того, вихідний каскад підсилювача працює в режимі м'якого обмеження (Soft Klipping) - при досягненні вихідним сигналом максимальних значень піки сигналу зрізаються не різко, а з округленими фронтами. Все це, в підсумку, дає потужне, не спотворене звучання.

Може виникнути питання: як зробити так, щоб підсилювач віддавав потужність 40W? Тут два варіанти: 1) Шукати 2-омні динаміки (є такі); 2) Підключати до підсилювача не одну, а дві пари 4-омних динаміків, навантажену на 2 ома.
Очевидно, що саме ця особливість TDA8560 - здатність працювати відразу на дві пари 4-омних динаміків, дозволяє озвучити однією мікросхемою весь салон автомобіля - пара динаміків у дверях, пара на задній полці - і все це при сумарній потужності - 80 W! Виходячи з цього, можна запропонувати ще одне сміливе рішення: використовувати TDA8560 для додаткового НЧ-каналу. Приклад - у Вас 2x (4х) канальна яких явно не вистачає низів. У такому випадку (для того, щоб "піддати" низів) зазвичай ставлять окремий басовик потужністю 50... 150 W і до нього окремий підсилювач. Дешевше 170...200 $ - це навряд чи обійдеться (а то і всі 300...400 $). Але ж можна зробити і так: на задню полицю встановлюємо чотири НЧ-динаміка (25, 35 ГДН діаметром 16, 20 см) і підключаємо їх до TDA 8560 - отримуємо додатково 80 W відмінних, потужних басів і всього за

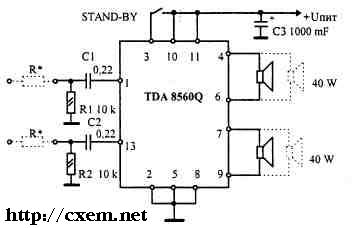

DA1 - TDA8560

С1=С2=0,22 mF (0,l , 0,15mF)

С3=470 mF (1...1000 mF U>16V)

R1=R2=10 k (5,6 12k)

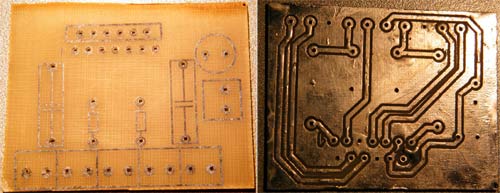

РЕКОМЕНДАЦІЇ ПО ЕКСПЛУАТАЦІЇ

1) Сигнал на вхід підсилювача можна подавати з лінійного виходу (якщо він є) або знімати сигнал з входу власного підсилювача магнітоли (після регулятора гучності). Також можна зняти сигнал з виходів на колонки. Резистори, намальовані на схемі пунктиром (R*), бажано ставити в мікросхему з великим підсиленням. Їх номінал має бути 20...50 кОм, якщо на входи подається сигнал амплітудою приблизно ~250 mV (стандартний вихід) і 100-200 кОм, якщо сигнал знімається з виходу на колонки.

2) Підсилювач обов'язково встановлювати на теплоотвод (не менше 200 см²)

3) Для підтримання динамічної потужності підсилювача корисно включити паралельно живленню (від +12 до землі) електролітичний конденсатор великої ємності 4700...10000 mF x16V, тоді живлення не буде просідати при проходженні піків максимальної потужності. Категорично забороняється змінювати живлення + на -, а також замикати виходи на +12 V на масу, а також між собою в будь-якій послідовності.

У разі підключення підсилювача до НЧ -динамікам рекомендується використовувати НЧ-фільтр або по входу, або по виходу (переважно по входу) По входу:

Якщо вхідний сигнал =200-250 mV, то R* не ставиться, якщо вх сигнал =3...4 V (вихід на динаміки), то R* ставиться і дорівнює 100...300 кОм. Такий фільтр має наступні параметри: частота зрізу 50Hz, спад - 18 dB/октаву.

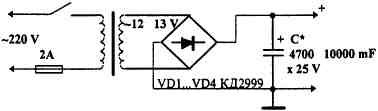

У разі використання підсилювача в домашніх умовах джерело живлення повинен мати рекомендовані параметри, трансформатор з габаритною потужністю 80-100 W, вторинна обмотка - на ток до 4 А (Rн=4 Ома) або до 7,5 А (Rн=2 Ома). С* - чим більше, тим краще (в ідеалі 47000 mF).
