Аудіо підсилювач на мікросхемі HA13151

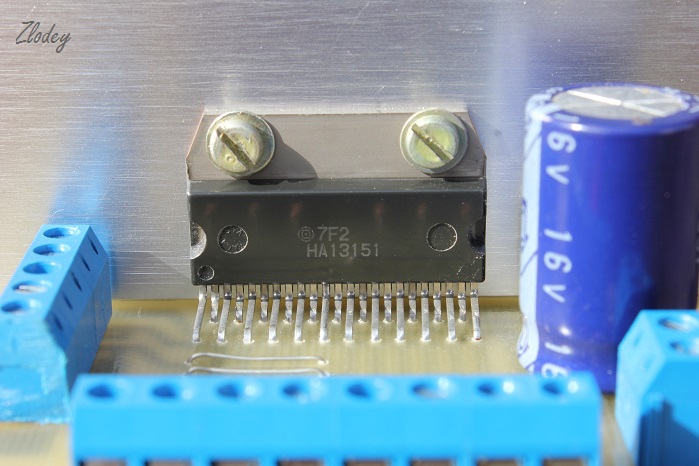

Понадобился мне простой усилитель звука. Беглый анализ плат, находящихся под рукой, обратил мой взгляд на старую автомагнитолу. Разобрав её, я обнаружил что выходной каскад выполнен на микросхеме HA13151. Данная микросхема содержит внутри 4-канальный усилитель, мощностью 14 Вт на канал при нагрузке 4 Ом. Напряжение питания типовое 13,2 Вольт, максимальное 18 Вольт.

Сначала я хотел просто вырезать кусок платы с усилителем, и припаять провода. Но потом решил выпаять необходимые детали, развести и изготовить печатную плату, и собрать усилитель по-нормальному. Данная статья не претендует на какую-то новизну, просто решил поделиться получившейся конструкцией. Возможно кто-то тоже захочет собрать себе усилитель из старой магнитолы.

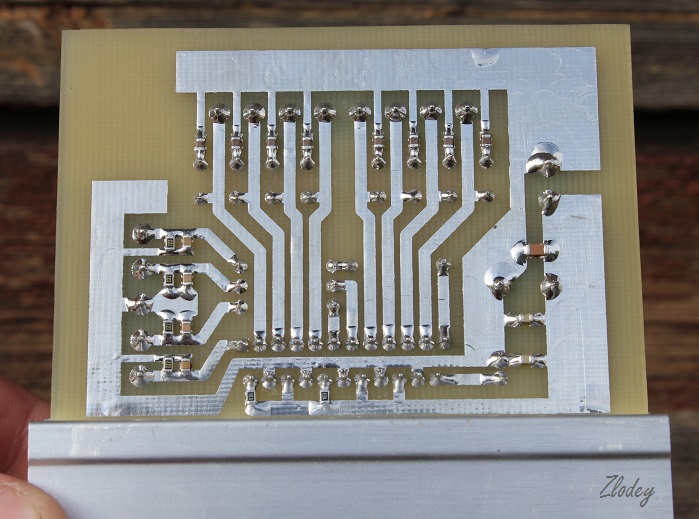

Все компоненты, за исключением клеммников, были демонтированы с платы магнитолы. Радиатор использован от старого компьютера, а вернее от процессора Intel Socket 478. При использовании усилителя на большой громкости необходимо поставить вентилятор для должного охлаждения микросхемы. Схему рисовать не стал, так как схема типовая из даташита. Печатная плата оптимизирована под ЛУТ-технологию, и не имеет тонких дорожек. Номиналы всех деталей подписаны. Файл печатной платы, даташит, а также перечень использованных компонентов можно скачать в конце статьи.

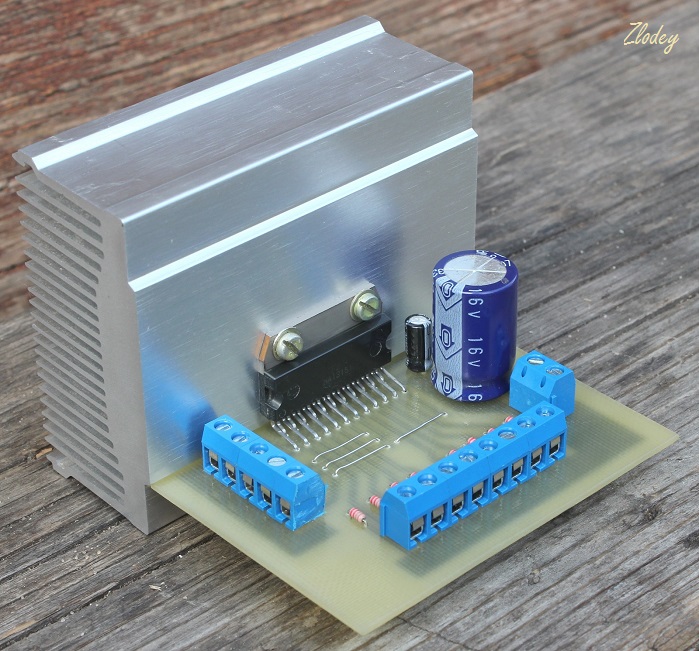

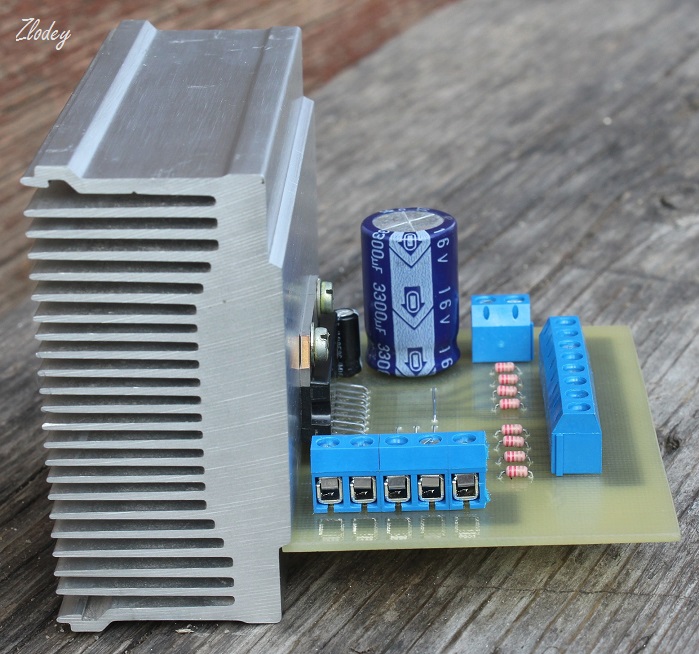

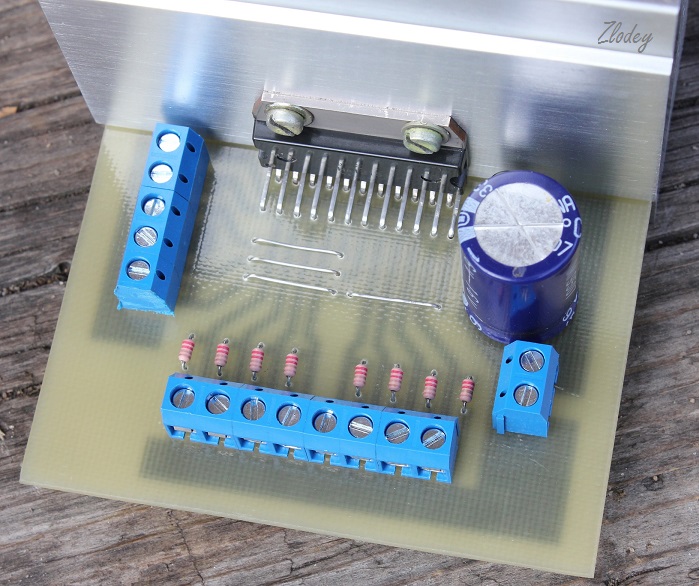

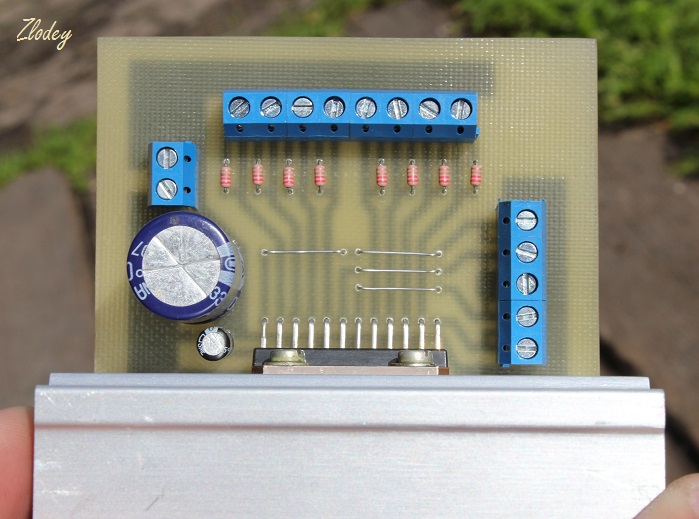

Выкладываю фотографии получившейся конструкции.

Всем радиолюбителям желаю удачных самоделок!
