Циркотрон на двох транзисторах

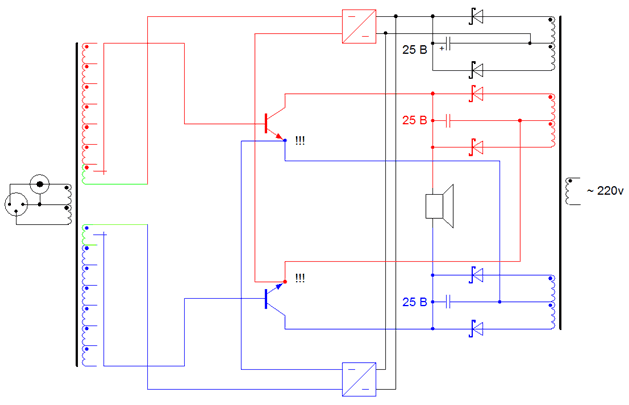

Схема, наведена нижче, була створена з багатьох варіантів побудови даної топології виходячи з максимального якості звучання.
До її достоїнств я б відніс токове управління вихідним транзистором, відсутність необхідності балансування нуля на виході та абсолютна симетрія підсилення сигналу. Недоліком можна назвати залежність току спокою від опору навантаження. Регулювання підсилення від мінімуму до максимуму змінює ток спокою зовсім незначно. Мінімальний рівень гучності зроблений методом відсутності підключення першої групи контактів. Таким чином, ток спокою не йде через вихідний транзистор. Підключати динамік краще так, як показано на схемі, тобто до плюсам живлення. В такому варіанті краще мікродинаміка, точність і швидкість відпрацювання тонких моментів.

Мережевий трансформатор виготовлений за тим же принципом, що і в попередніх моделях. Транзистори застосовані MJL21194. Випрямляючі діоди 80SQ045. DC/DC перетворювачі в цьому підсилювачі TEN 30-2409WI фірми TRACO з вхідною напругою 10…40 В і вихідною напругою 2,5 В (8А). Їх потрібно дві штуки. Вхідний трансформатор зроблений просто. На вже наявних кільцях з наноперма розміром M-113 намотаний жгут довжиною 21 метр, що складається з 20 жил. Шість жил проводу ПЕТВ 0,1 для первинної обмотки (три жили для одного плеча і три для іншого). Дві жили проводу ПЕШОК 0,12 для перших секцій вторинних обмоток (вони позначені салатним кольором) і дванадцять жил проводу ПЕТВ 0,315 для інших секцій вторинних обмоток. Секції, що складаються з проводу ПЕШОК 0,12 мають активний опір близько 870 Ом кожна. Таким чином, вони є токозадаючими. При цьому ток спокою дорівнює 100-105 мА. Інші секції вторинної обмотки мають активне опір приблизно 3,8 Ома кожна.
У процесі конструювання з’ясувалися наступні моменти побудови даної схеми:

1. Гальванічно незалежних джерел зсуву необхідно два.
2. Обов'язкове відсутність будь-яких міжемітерних резисторів.
3. Відсутність в схемі будь-яких резисторів взагалі. Їх роль повинна виконувати токозадаюча обмотка з високим внутрішнім опором.
4. Підключення навантаження до колекторів.
5. Відсутність будь-яких прив’язок до землі і загальним проводам.
6. Збуджуючий сигнал не повинен проходити через динамік.
7. Термокомпенсацію я все-таки не став ставити, а точніше зняв – вона псує звук. Після тривалого прослуховування з’ясувалося, що підсилювач практично не гріється. Можна, в крайньому випадку, використовувати комп'ютерні кулери з плавним запуском вентилятора, що працюють від датчика температури.
8. Місця на схемі, де стоять окликувальні знаки, дуже критичні. З емітерів транзисторів першим повинен уходити збуджуючий ток. Конструктивно товстий провід (відпущена мідна моножила 2,0) припаюється прямо до корінця виводу транзистора, а іншим кінцем до DC/DC перетворювачу. Далі, до емітерного виводу припаюється провід силового контуру. Це дає чітку і натуральну опрацювання сверхтихих місць. Навпаки робити не можна. По можливості провідники повинні бути як можна коротше.
9. Ще одне важливе місце: провідники від движка галетника до виводів баз транзисторів. Вони вийшли приблизно вісім сантиметрів. Перепробувавши безліч різних варіантів зупинився на мідній моножилі діаметром 0,8. Відпускати її не потрібно.

І я б сказав, що ця схема побудована за принципом токового рупора. Як схемотехнічно, так і з точки зору провідників (тут мається на увазі застосування різних діаметрів). Звичайно, неодимові магніти на транзисторах теж поставлені. Це сприяє просвітленню звучання, що чутно дуже явно. Корпус зроблений точно так же, як і попередній комплементарний варіант. Вся конструкція виконана за нисхідним принципом. Найнижча точка – це вихідні клеми. Зачем це потрібно, думаю зрозуміло.
Ну що ж, проект завершено. Якщо буде час і натхнення, тоді може що й прийде на думку. А що є час? Для себе я дав таке визначення: кількість руху зміни подій (про гравітацію писати ще рано). Ще скажу, що цей підсилювач не тільки не гасить, але й посилює інформаційну природу електрики, отриманого від джерела зсуву. Іншими словами, він (підсилювач) може бути використаний в тому числі для медичних цілей. Це в тих випадках, коли пацієнту приймати всередину ліки не можна через негативні реакції організму, а основні властивості ліки потрібні. Ось тоді, і необхідний перенос інформаційної структури речовини в електричну складову з подальшим її посиленням. Але про це теж поки не буду писати. В загальному, повторюйте конструкцію і слухайте улюблені твори.

В розвиток цієї схеми, і доповнення вищеописаних пунктів, можна сформулювати фундаментальний принцип побудови апарату якісного звучання. Він полягає в наступному: по одному окремо взятому проводу повинен йти один і тільки один однорідний ток. Дуже бажано, щоб він ще й не змінював напрямку, а тільки амплітуду. В цій схемі, всі місця виконані за цим принципом, за винятком одного: внутрішній перехід база-емітер. В ньому, по цьому коротенькому відрізку провідника, протікають два різнорідних токи, а саме: збуджуючого контуру і силового контуру. Ось тут і виникає задача, яку можна виділити в окреме дослідження: «Відкриття біполярного транзистора негальванічним способом».
