Посилювач для домофона

Пропоную схему простого підсилювача потужності, який може стати в нагоді для підсилення сигналу електричного домофона, дзвінка тощо.

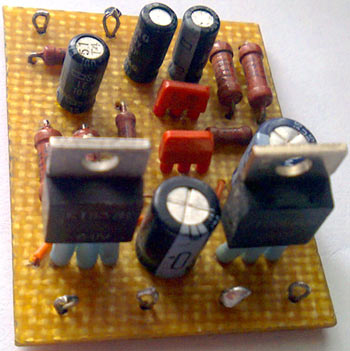

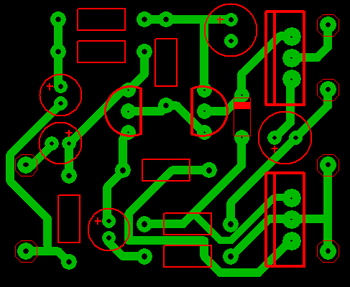

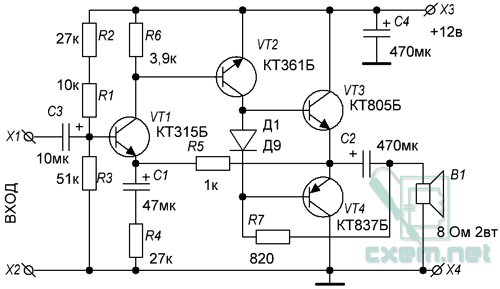

Зібрано підсилювач на чотирьох транзисторах. Вихідний каскад зібрано за безтрансформаторною схемою. Сигнал подається на перший каскад, зібраний на транзисторі VT1, на еміттер якого подається сигнал негативної зворотної зв'язку для покращення характеристик підсилювача. Підсилений сигнал далі підсилює наступний каскад, зібраний на транзисторі VT2. Кінцевий каскад на транзисторах VT3 і VT4 навантажений на динамічну головку.

Підсилювач живиться від батареї крона.

При налаштуванні необхідно встановити струм спокою вихідного каскаду 4...6мА за допомогою підбору екземпляра діода. При подачі живлення підсилювач починає працювати відразу. В корпус домофона потрібно встановити додатковий геркон, який буде відключати живлення в той момент, коли висить трубка.
