Формули для визначення максимальної (не спотвореної) потужності від УНЧ

За допомогою цих формул можна визначити максимальну потужність, що надходить на динамік, будь це транзисторний чи на мікросхемах УНЧ (каскади всередині мікросхем такі ж, як і на “розсипухи”).

Знаючи напругу живлення, опір динаміка і тип підсилювача (його легко визначити (і для мікросхем, якщо немає даташита) за живленням, з'єднанням динаміка з загальним проводом чи ні, наявністю електролітичного конденсатора перед динаміком (послідовно) ...), легко розрахувати реальну максимальну потужність, а не “продаємо потужність девайсів”.

Живлячим напруженням при двополюсному живленні, вважаємо величину напруги однієї полярності одного джерела напруги. Наприклад, маємо двополюсне напруження 25 Вольт – це означає, що є два однополюсних джерела напруги, кожне по 25 Вольт, які з'єднані послідовно, і їх точка з'єднання є загальною (+25 – 0 – -25) і саме цю величину (25) підставляємо в відповідну формулу.

Найменша величина живлячого напруження

Напруга джерела напруги не є незмінною. При зміні (збільшенні) струму навантаження напруга змінюється (зменшується), відповідно в формулу потрібно підставляти найменшу в часі величину напруги живлення.

Падіння напруги на регулюючому елементі (транзисторі) і резисторі (якщо є)

На транзисторі (між КЕ) падає напруга – в більшості випадків менше 1 Вольта (залежить від типу транзистора, амплітуди струму і схеми підключення транзистора) (для розрахунку використовуйте величину  Uкэ – 1 Вольт (для більшості випадків), якщо транзистор складний, то Uкэ – 2 Вольта).

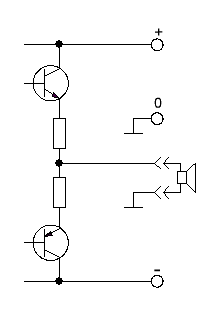

Двохфазний вихідний каскад УМНЧ з двополюсним живленням.

- якщо в схемі відсутній резистор.

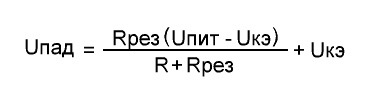

- якщо резистор є.

Uпад [В] – падіння напруги на регулюючому елементі (транзисторі) і резисторі (якщо є).
Uпит [В] – найменша величина живлячого напруження.
Uкэ [В] – падіння напруги на КЕ транзистора (для більшості випадків прийняти Uкэ = 1).
R [Ом] – опір динаміка.
Rрез [Ом] – опір резистора.
P [Вт] – потужність.

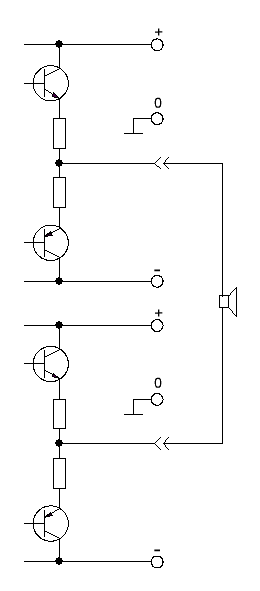

Мостовий вихідний каскад УМНЧ з двополюсним живленням.

- якщо в схемі відсутній резистор.

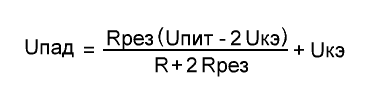

- якщо резистор є.

Uпад [В] – падіння напруги на регулюючому елементі (транзисторі) і резисторі (якщо є).
Uпит [В] – найменша величина живлячого напруження.
Uкэ [В] – падіння напруги на КЕ транзистора (для більшості випадків прийняти Uкэ = 1).
R [Ом] – опір динаміка.
Rрез [Ом] – опір резистора.
P [Вт] – потужність.

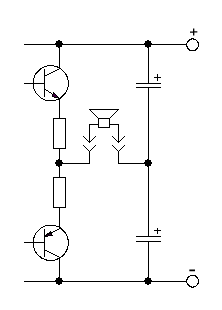

Двохфазний вихідний каскад УМНЧ з однополюсним живленням.

- якщо в схемі відсутній резистор.

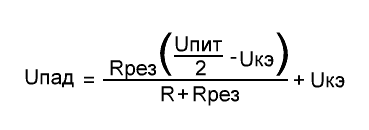

- якщо резистор є.

Uпад [В] – падіння напруги на регулюючому елементі (транзисторі) і резисторі (якщо є).
Uпит [В] – найменша величина живлячого напруження.
Uкэ [В] – падіння напруги на КЕ транзистора (для більшості випадків прийняти Uкэ = 1).
R [Ом] – опір динаміка.
Rрез [Ом] – опір резистора.
P [Вт] – потужність.

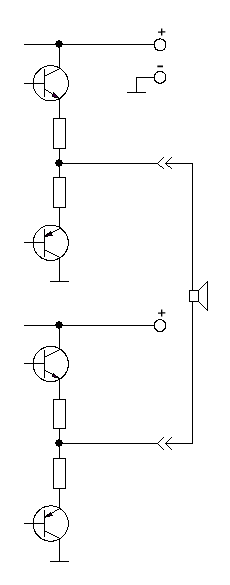

Мостовий вихідний каскад УМНЧ з однополюсним живленням.

- якщо в схемі відсутній резистор.

- якщо резистор є.

Uпад [В] – падіння напруги на регулюючому елементі (транзисторі) і резисторі (якщо є).
Uпит [В] – найменша величина живлячого напруження.
Uкэ [В] – падіння напруги на КЕ транзистора (для більшості випадків прийняти Uкэ = 1).
R [Ом] – опір динаміка.
Rрез [Ом] – опір резистора.
P [Вт] – потужність.
