Однотактний драйвер для бестрансформаторного підсилювача (Circlotron)

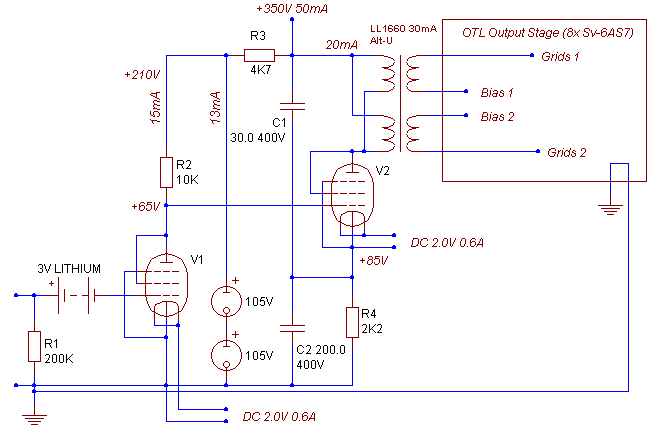

Взагалі-то, все почалося з двотактника на 6С4С. На початку був драйвер Мулларда на трьох 4П1Л. Потім замість однієї з ламп став трансформатор Lundahl 1660-30mA в конфігурації Alt-U за даташитом. Ось такий от лофтин-вайт вийшов (всі ємності МБГ*, живлення через LC фільтр). В принципі, Муллардовський драйвер теж був непоганий, але підсилення не вистачало. З Лофтином для повної розкачки потрібно всього піввольта на вході.

Потім, витягнувши 6С4С, я спробував це диво як драйвер для Мамонта. Витягнувши з бестрансформаторного підсилювача всі драйверні лампи, я провів виті пари від вторинки Лундаля до панельки лампи катодного повторювача Мамонта (гарячі кінці до сіткових шинах, холодні - до регуляторів зміщення, виведеному до сітки лампи катодного повторювача). Ось так! І воно зазвучало набагато краще, ніж початковий карстеновський каскод!

Кілька слів про 4П1Л. Можливо, мені така партія попалася... у всіх ламп "середній" вивід катода асиметричний. В пушпульному включенні можна без катодного потенціометра ще можна жити, а в однотактному каскаді - або потенціометр, або накал постійним струмом (що я і зробив).

Хоча інструментально у лампи красиві криві на малих токах і напругах, включення першої лампи з током 3, потім 6 мА нічого хорошого не дало. Погано вона грала. Тому - менше 15мА їй давати не можна. Нічого, не перегріється.

Усі шуми живлення в цій схемі падають на первинку трансформатора (співвідношення імпедансів приблизно 1к лампа : 50к первинка). А тому, щоб не витратити купу конденсаторів на фільтр, краще підібрати верхній конденсатор (С1) на мінімум шумів - у мене реально вийшло 32 мкФ.
