Клаускоректор-1

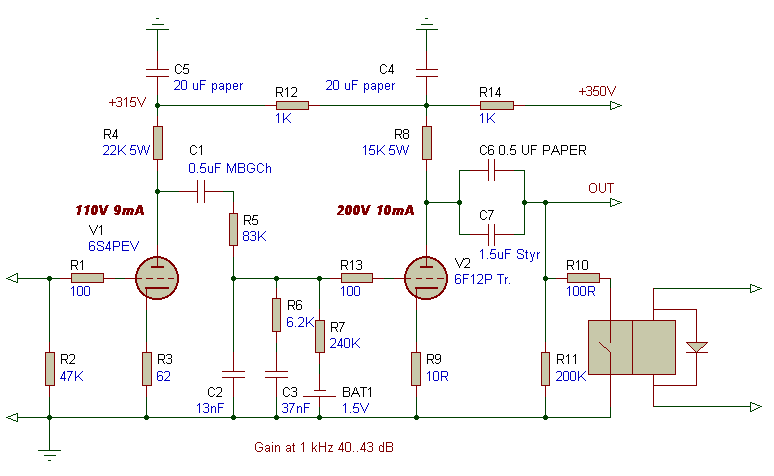

Агрегат знайшов своє місце у Genn'а і чомусь не хоче повертатися додому... Власне коректор - банальний двокаскадник з пасивною корекцією на не зовсім банальних лампах - 6С4П і 6Ф12П (триодна частина). В загальному, саме Genn навів мене на 6Ф12П, а його навів Сергій Рубцов, а його...

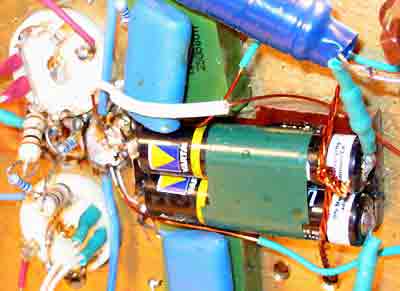

Порівняно з цією схемою, практично одразу зроблено одне зміна - С1 перенесено, тепер він ПІСЛЯ фільтра корекції, а ємності фільтра тепер під напругою. Як справедливо зауважив Girius, номінали в ланцюзі корекції не зовсім правильні. Кое-що було замінено на слух, кое-що відображає існуючі перекоси в тракті та уявлення автора про те, що таке добре, і що таке погано. Втім, Genn там теж щось змінював... Сіткові лужні батареї запаяні прямо в схему - отак. Навіть не думайте використовувати дешеві батарейні контейнери... Батареї прекрасно паяються, невеликий нагрів їх не вб'є (а от літієві таблетки - паяти не можна). До слова сказати, за півтора року роботи батарейки втратили приблизно 50мВ напруги (відбору току-то немає, тільки саморозряд).

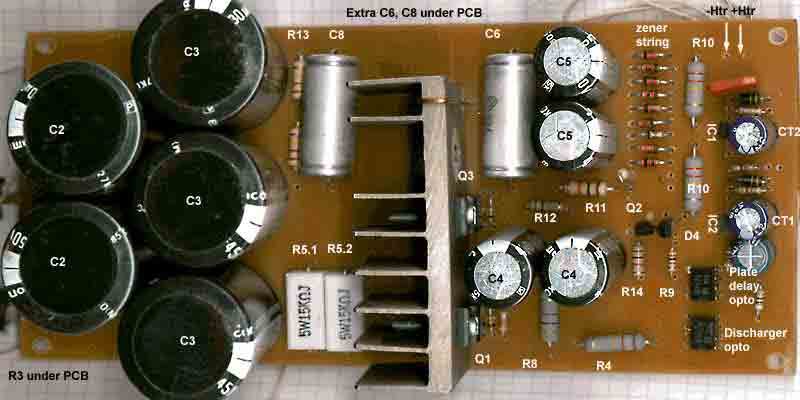

Конструктивно коректор живе в алюмінієвому приладному корпусі, поділеному сталевими перегородками на три відсіки (залізо; анодний стабілізатор; попередній підсилювач). Трансформатор - надмірно великий, на 250Вт від Електрон-комплексу. Накальний стабілізатор описаний ось тут http://www.klausmobile.narod.ru/appnotes/an_11_fetreg_r.htm, саме те, що там сфотографовано.

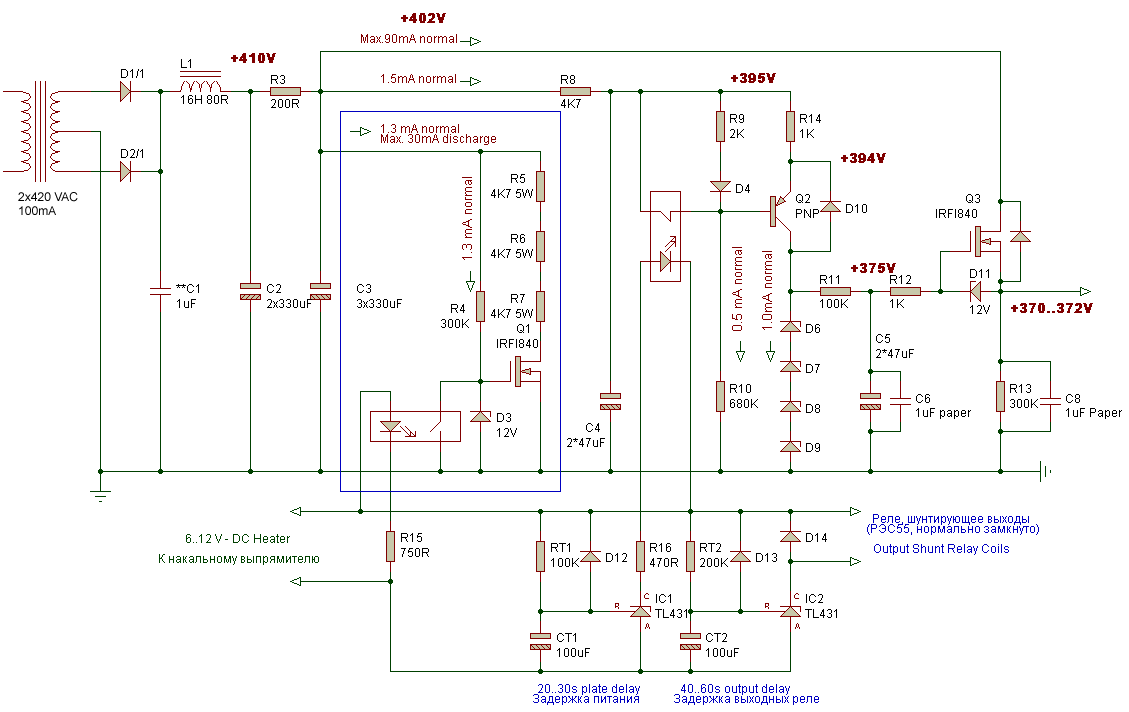

Анодний джерело починається з випрямляча на швидких гексфредах і дросельного входу. Невелика ємність на вході (0-4 мкФ) дозволяє коректувати вихідну напругу, не змінюючи індуктивного характеру фільтра. Параметричний стабілізатор з джерелом струму стабилітрона - типове рішення, наприклад, у Conrad Johnson.

Зміни в схемі - світлодіод лівого за схемою оптрона підключений паралельно другому (на вихід реле часу).

Автоматика живиться від накального випрямляча. Заряд ємностей фільтра починається негайно з включення живлення. А стабілізатор - вимкнений, до тих пір, поки реле на СТ1-IC1 і нормально замкнутому оптроні (КР293КП9В) не включиться і не дозволить зарядку С6 через джерело струму на D4-Q2 (я вже не пам'ятаю точно, які там транзистори). Поки це не сталося, друга (нормально розімкнена) половина КР293КП9А дозволяє протікання струму через розрядну ланцюг на Q1 (виділена синьою рамкою) - щоб уникнути надмірної напруги на ємностях фільтра. При вимкненні часозадаюча ємність СТ1 швидко розряджається через нитки накалу, реле вимикається, і розрядна ланцюг знову відкривається, розряджаючи залишкову напругу на ємностях фільтра.

Подяки, посилання, примітки:

• Аналогічні схеми стабілізаторів від Conrad Johnson на сайті Federico Paoletti
• Chris Brady
