Двотактний підсилювач на 6С4С

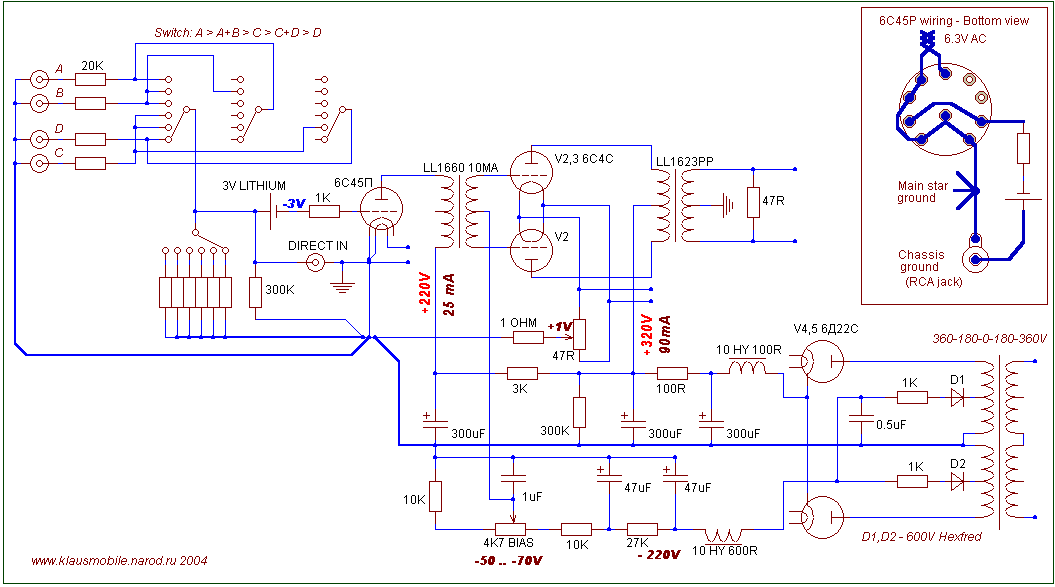

В основе усилителя - традиционная схема с трансформаторной связью. Изюминка - в фиксированном смещении и выходного каскада (от отдельного нестабилизированного источника), и входного - проходной литиевой батарейкой в цепи сетки. Вообще-то лампа 6С45П (выбор определялся минимальным выходным сопротивлением при большом мю) в этой схеме работает далеко за пределами паспортной ОБР (анодное напряжение 220..250В, сопротивление в цепи сетки вдвое больше максимального), но работает уверенно, без возбуждения и без дрейфа рабочей точки - практически, на пределе допустимой мощности. Полоса пропускания снизу определяется почти исключительно сочетанием Rа входной лампы и L первички межкаскадника. Конечно, у 6Н30П Ra поменьше, но.. двухкаскадный драйвер на 6Н30П звучал не так хорошо, как 6С45П (что с батарейными накалами, что с традиционными).

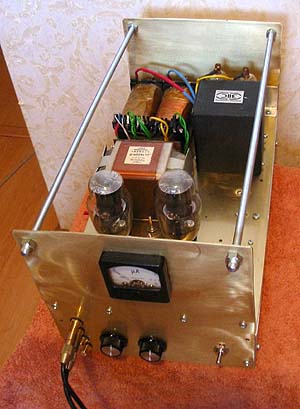

Усилитель выполнен интегрированным моно - не спрашивайте, почему, захотелось так. Это "усилитель на кухню", самодостаточный и небольшой - все уместилось в 38*22*22 см. Добавился селектор входов (с возможностью сумматора стерео-в-моно) и дискретный шунтовый регулятор громкости. Несмотря на то, что при переключении галетника шунт разрывается, особых неудобств это не создает.

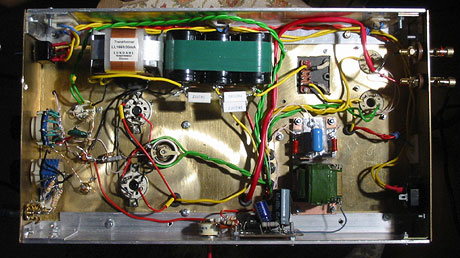

Трансформаторы: межкаскадный Lundahl 1660-10mA в включении Alt-U, выходной Lundahl 1623-PP во включении вторичной обмотки Alt-B (все первички последовательно), питания - заказной Т190 от Электрон-комплекс, анодный дроссель от Золотой середины, дроссель в фильтре смещения Д23, зелененький такой. Выходные лампы - Светлановские (уж что было в сундуке. Да все там было... и еще много чего осталось). Литиевая батарейка - любая 3-вольтовая таблетка с выводами под пайку. Не пытайтесь паять обычные таблетки без выводов - ничего хорошего от этого не будет.

Потенциометр в цепи накалов выходного каскада можно заменить на пару резисторов 10-30 Ом, а можно и вовсе исключить (заземлив один из накальных проводов накала) - на фоне это практически не сказывается, на выходе - пара мВ шума. Одноомный резистор в цепи катодов 6С4С - шунт амперметра, подбирался под имеющуюся головку.
