Підсилювач для навушників Uxi

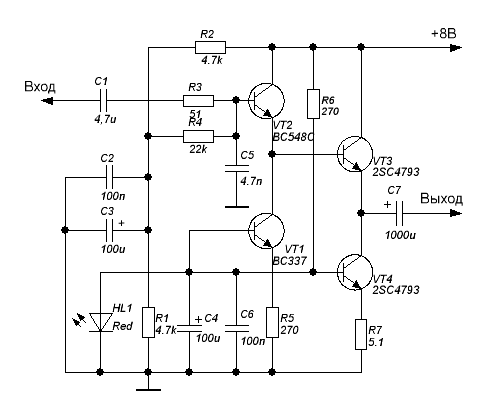

Достаточно давно загорелся желанием собрать усилитель для ушей. Пересмотрел много схем, но подходящей лично мне я не нашел. Тогда решил сделать усилитель по своей схеме. В качестве идеи взял усилитель Семынина: усиление тока без усиления напряжения. Начал разработку своей схемы и довольно быстро с ней справился. В отличает от схемы Семынина у меня применена активная нагрузка в выходном и входном каскадах, что позволило снизить искажения на 20кГц, при полной нагрузке (32 Ом) до 0,006%.

Немного об элементной базе. Сразу скажу что усилитель очень чувствителен к элементной базе. Если заменить BC548C на входе, на BC548B, то КНИ сразу же увеличиться в два раза (до 0,012%). К сожалению мне так и не удалось найти BC548C, пришлось применять BC548B. На выходе вместо 2SC4793 я применил 2SC5171. Такая замена на искажения практически не влияет. По поводу конденсаторов я сильно не загонялся и в питание поставил недорогие электролиты и керамику для их шунтирования. На вход поставил неполярные конденсаторы "JB", а на выход LOW ESR от фирмы "Jamicon".

Вопрос: У себя накапал BC547C два штуки..
Ответ: Они показали себя хуже чем BC548B. На входе пробовал все: 2N5551, MPSA42, KSP42, BC546B, BC550, BC547B, BC548B. Самыми лучшими и в симуляторе оказались BC548C, но таких я достать не смог и поэтому применил BC548B, которые оказались вторые по качеству как в симе, так и в реале.

Вопрос: А почему именно дискретная реализация?
Ответ: Думал насчет микросхем, но приличная микра будет стоить прилично. А на дискрете можно из парочки транзисторов слепить хороший усилитель. Цена не единственная причина и даже не основная. Просто почему-то захотелось дискретной реализации такого усилителя

Блок питания. Я применил трансформатор с одной вторичной обмоткой на 11В (на холостом ходу). Сопротивление обмотки 1.2 Ом и под нагрузкой напряжение проседает до нужного значения.

Ток покоя выходного каскада по умолчанию 210-230мА (в зависимости от применяемых транзисторов). Для двух каналов будет достаточно тока 500мА.

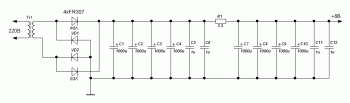

Блок питания представляет собой простейший источник "из учебника": диодный мост и фильтр. Диоды в выпрямителе можно использовать любые на ток 2-3А. Фильтр питания представляет собой параллельное включение нескольких электролитов большой емкости и керамических неполярных конденсаторов, включенные в две группы - одна сразу после выпрямителя, другая через мощный резистор. Это сделано для лучшего подавления пульсаций питающего напряжения.

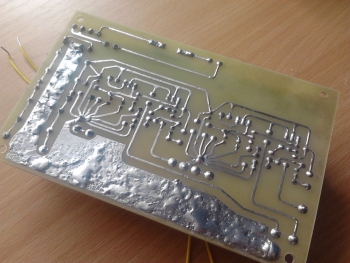

Печатная плата

Печатная плата общая для двух каналов и блока питания. Такая реализация выбрана для упрощения монтажа в корпусе и улучшения разводки земли. Такая разводка решает много проблем с разводкой земель и следовательно почти полностью устраняет фон, который в безООСном усилителе может быть сильно заметен.

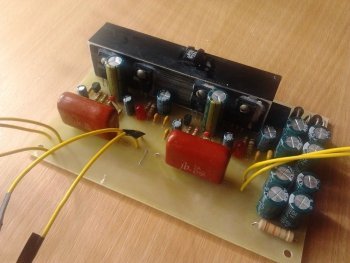

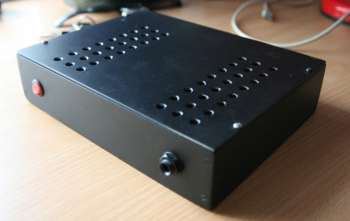

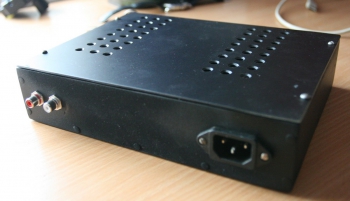

Фотографии собранного устройства

Тема поддержки на форуме:
