Підсилювач для навушників на TLC274 за містковою схемою

Данный усилитель собран на микросхеме TLC274 представляющей из себя сборку из четырёх операционных усилителей в одном корпусе. Микросхема выполнена в SMD корпусе с 14 выводами.

Усилитель рассчитан на работу с наушниками, подключаемыми посредством разъёма DIN на 5 контактов, так как соединение наушников с общим проводом схемой не предусмотрено. Для подключения к этой схеме стандартных современных наушников необходимо ввести четыре резистора (об этом чуть далее).

Электрические характеристики усилителя:
Напряжение питания: 9-12В
Потребляемый ток: до 120 мА (при максимальной громкости)
Чувствительность: 350 – 450 мВ
Уровень искажений: не более 1%

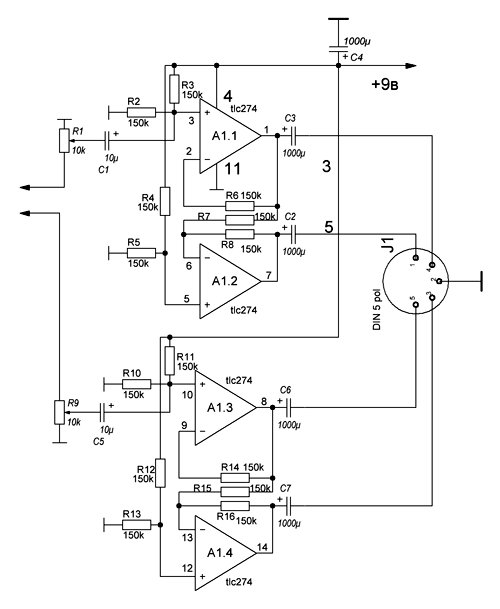

Принципиальная электрическая схема усилителя:

Наушники соединяются к усилителю посредством разъёма DIN на 5 контактов (старый советский).

Налаживание

Правильно собранный из исправных компонентов усилитель в налаживании не нуждается.

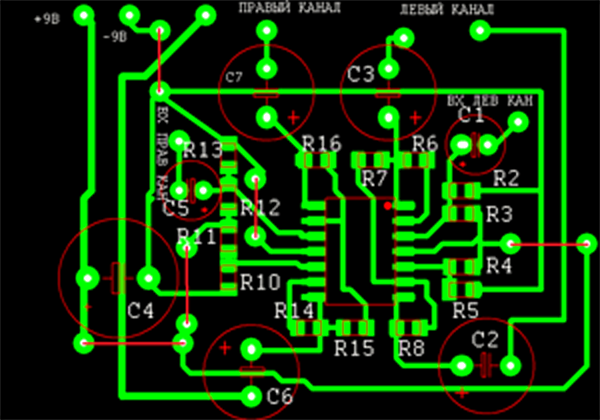

Расположение деталей на плате.

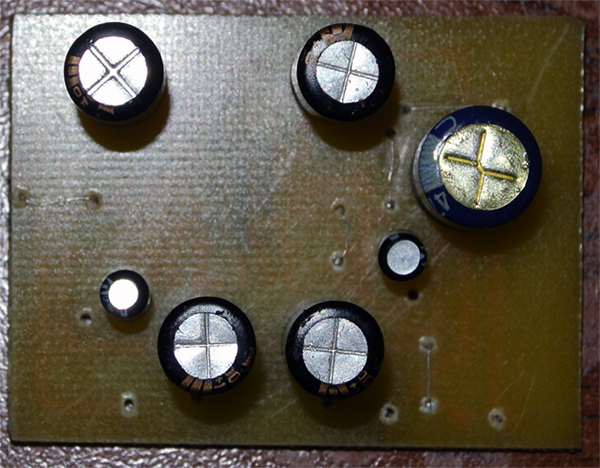

Внешний вид усилителя.

Вид со стороны монтажа.

Применяемые детали и их возможная замена

Применяемую в усилителе микросхемы можно (при изменении рисунка печатной платы) заменить на нашу отечественную микросхему КР1401УД1, либо на две сдвоенных микросхемы (например к157уд2), ну а если размер платы не играет значения, то на четыре одиночных операционника.

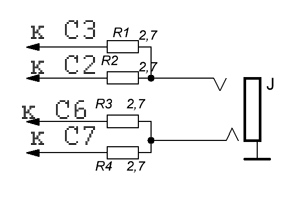

Для того, чтобы подключить к этому усилителю стандартные наушники необходимо собрать следующую схемку.
