Малошумлячий підсилювач для навушників на ОУ

Як кажуть - все геніальне просто. Даний підсилювач складається з мінімуму деталей, забезпечуючи сигналу проходження через мінімум елементів, і тим самим оберігаючи його від спотворень, які ці елементи можуть внести.

Підсилювач має потужність 500мВт. Розрахунковий рівень спотворень, при застосуванні мікросхеми на зразок OPA2134 - 0.001%. Опір навантаження 32-300 Ом.

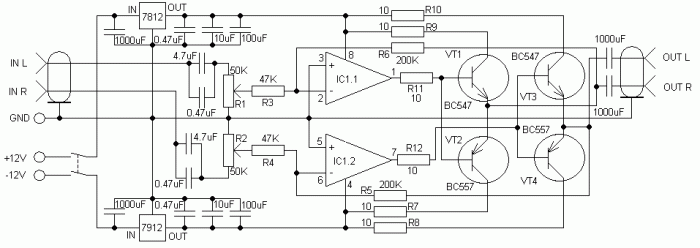

На R1 і R2 зібрано регулятор гучності, точніше це один сдвоєний резистор. По входу стоїть бутерброд з конденсаторів 4.7 і 0.47мкФ, що дозволяє досягти максимальної лінійності. На IC1.1 і  IC1.2 зібрані інвертувальні підсилювачі з коефіцієнтом підсилення рівним 4. Далі слідують повторювачі на транзисторах.  ОС образують R6 і R5.  R11 і R12 обмежують струм, що надходить з ОУ на бази повторювачів, від цього ОУ простіше живеться, і спотворень трохи менше. R7, R8, R9, R10 обмежують струм транзисторів повторювача і захищають їх від протікання струмів. Схема живиться від двополюсного напруги і має вбудовані фільтраційні ланцюги на мікросхемах-стабілізаторах 7812 і 7912. На виході стоять конденсатори, що запобігають потраплянню постійного напруги на вихід.

В якості IC1 можна використовувати LM358 як найбільш доступний варіант, але для якісного звуку раджу поставити аналог подорожче.

Друкована плата включає всі елементи, окрім роз'ємів. Її розміри становлять всього 50х50мм. Такий розмір був обраний з метою в подальшому замовити плати у китайців, уклавшись у найдешевший лот розміром 5х5см. Взагалі спочатку даний проект планувалося використовувати як комерційну розробку, але я все ж вирішив викласти його в відкритий доступ.

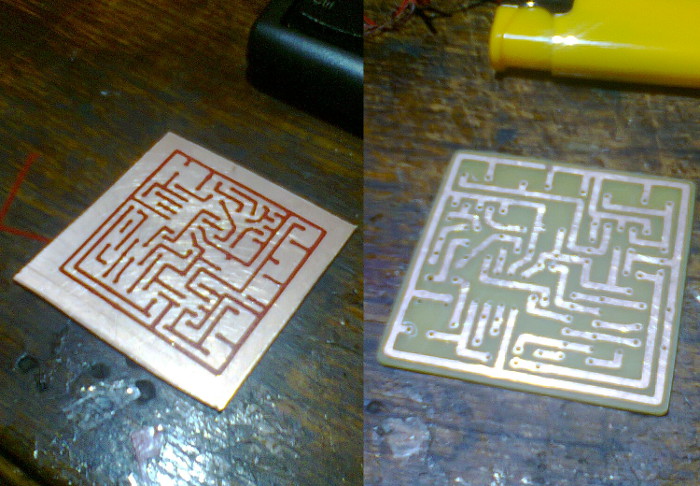

Перша плата виготовлена методом плоттерної аплікації:

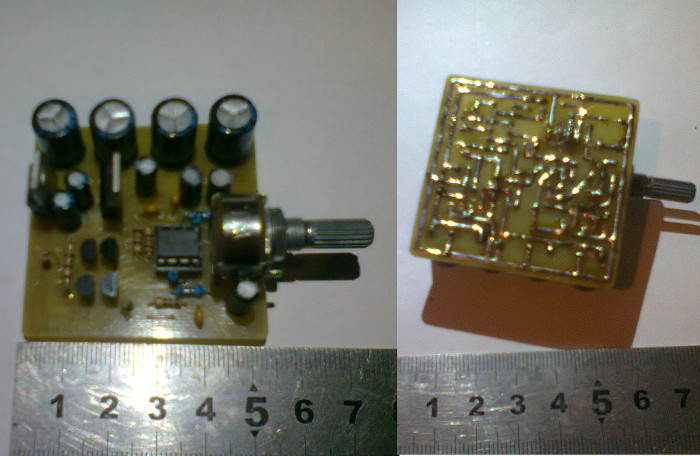

Плата невелика, тому кріплення здійснюється за допомогою штатної гайки змінного резистора. У зібраному вигляді пристрій виглядає так:
