Попередній підсилювач з електронним регулюванням

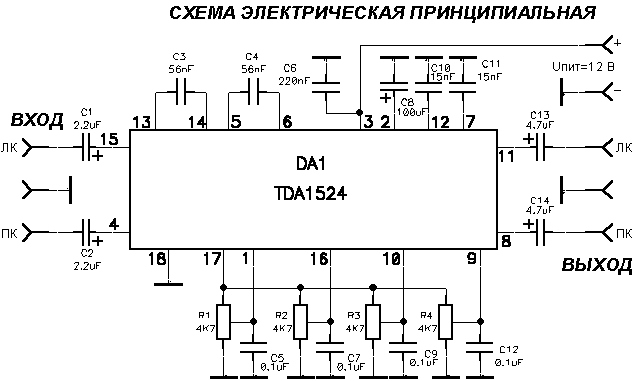

Нижче представлена схема високоякісного стереофонічного попереднього підсилювача з електронним регулюванням тембру, гучності та балансу
Коефіцієнт гармонік = 0,3%. Розділення каналів = 60дБ. Uпит.= 7,5...16,5В.
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| DA1 | Мікросхема | TDA1524 | 1 | |||
| С1, С2 | Електролітичний конденсатор | 2.2 мкФ | 2 | |||
| С3, С4 | Конденсатор | 0.056 мкФ | 2 | |||
| С5, С7, С9, С12 | Конденсатор | 0.1 мкФ | 4 | |||
| С6 | Конденсатор | 0.22 мкФ | 1 | |||
| С8 | Електролітичний конденсатор | 100 мкФ | 1 | |||
| С10, С11 | Конденсатор | 0.015 мкФ | 2 | |||
| С13, С14 | Електролітичний конденсатор | 4.7 мкФ | 2 | |||
| R1-R4 | Змінний резистор | 4.7 кОм | 4 | |||
