Попередній підсилювач на КР140УД1Б

Вашему вниманию предлагается предварительный усилитель с темброблоком. Усилитель этот начального уровня, но при своей простоте параметры у него вполне приличные.

Основные характеристики предусилителя следующие:

Номинальное выходное напряжение, В: 1
Чувствительность по входу, мВ:
1: 250
2: 20
3: 3
Отношение сигнал/шум, дБ: -70
Коэффициент нелинейных искажений, %: 0,5
Рабочий диапазон частот, Гц: 20...20000
Диапазон регулировок тембра, дБ на частоте:
31,5 Гц: +/-15
18 кГц: +/-15
Напряжение питания, В: +/-12

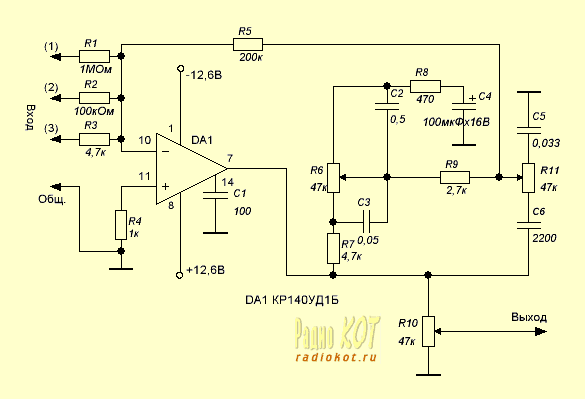

Принципиальная схема предварительного усилителя:

Как сказано выше, предусилитель собран на м/с КР140УД1Б. В цепь обратной связи включен регулятор тембра. За регулировку по высоким частотам отвечает резистор R11, регулировка по низким частотам - R6. Сопротивлением R10 регулируется уровень выходного сигнала.

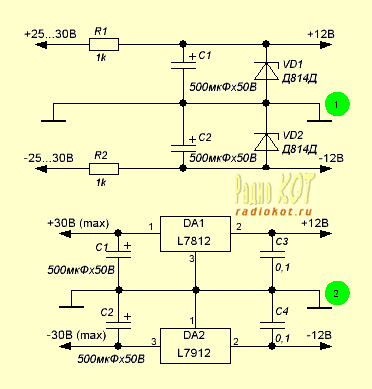

Предварительному усилителю требуется стабилизированное питание. Стабилизатор можно сделать двумя способами - параметрический стабилизатор на стабилитронах (1) и стабилизатор на микросхемах (2).

Преимущество параметрического стабилизатора на стабилитронах заключается в том, что максимальное входное напряжение практически не ограничено по величине - достаточно подобрать резисторы R1 и R2, тогда как для интегральных стабилизаторов входное напряжение не должно превышать значение 30 В.
