Попередній підсилювач або підсилювач для навушників на К548УН1А

Основні технічні характеристики:
Fраб.-------------- 40-18000 Гц
Uпит -------------- 6-30В
Kгарм.------------- 0.1%
Uвих.-------------- 250мВ
Uвх. --------------- 1мВ
Сигнал/шум в номінальному діапазоні частот, не менше 60дБ

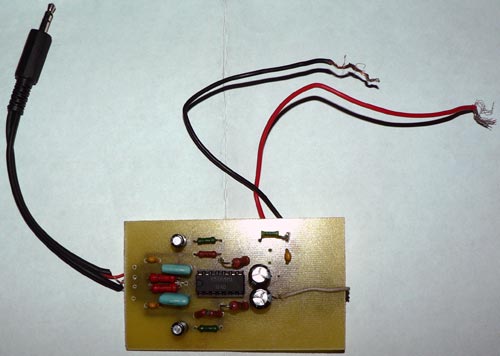

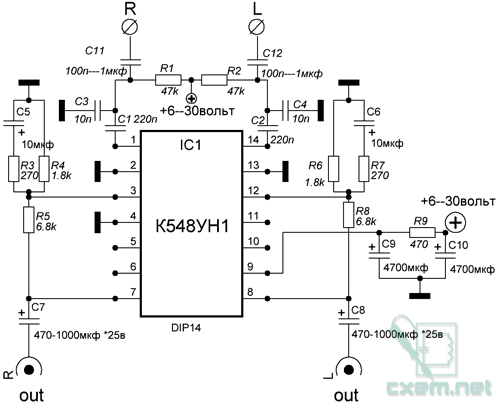

Попередній підсилювач на К548УН1 має малий рівень шумів та внутрішню корекцію, що забезпечує стабільну роботу. Має запас до нестабільності живлення, яке може бути в широких межах від 6 до 30 В. Мікросхема також може використовуватися в високоякісних стереофонічних трактах. Слід також зазначити, що цей підсилювач має низьке споживання струму. Номінали деталей не критичні, в принципі підійдуть будь-які, з номіналами +/- 20 % від номіналу на схемі. Підсилювач хороший тим, що в ньому немає дорогих і рідкісних компонентів, а також простотою зборки, в налаштуванні не потребує, за винятком підбору коефіцієнта підсилення. Дана схема була зібрана на друкованій платі (фото нижче), підсилювач показав хороші результати на практиці.

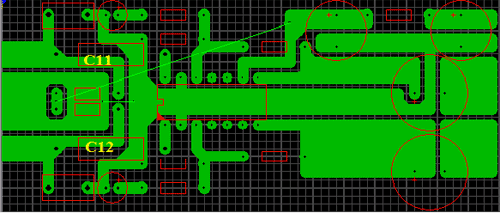

Завантажити друковану плату у форматі LAY ви можете нижче

Список радіоелементів
