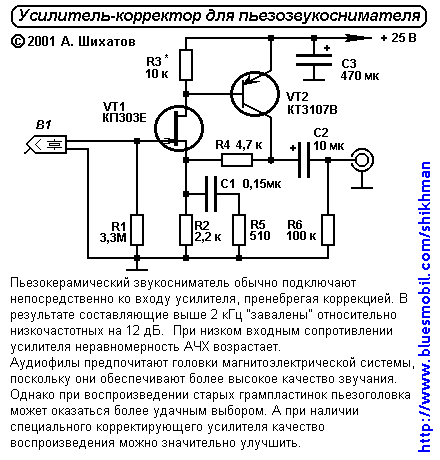

Підсилювач-коректор для звукознімача
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка |
|---|---|---|---|---|
| VT1 | Польовий транзистор |
КП303Е
|
1 | |
| VT2 | Біполярний транзистор |
КТ3107В
|
1 | |
| С1 | Конденсатор | 0.15 мкФ | 1 | |
| С2 | Електролітичний конденсатор | 10 мкФ | 1 | |
| С3 | Електролітичний конденсатор | 470 мкФ | 1 | |
| R1 | Резистор |
3.3 МОм
|
1 | |
| R2 | Резистор |
2.2 кОм
|
1 | |
| R3 | Резистор |
10 кОм
|
1 | |
| R4 | Резистор |
4.7 кОм
|
1 | |
| R5 | Резистор |
510 Ом
|
1 | |
| R6 | Резистор |
100 кОм
|
1 | |
| В1 | П'єзозвукознімач | 1 | ||
| Роз'єм виходу підсилювача | 1 |
