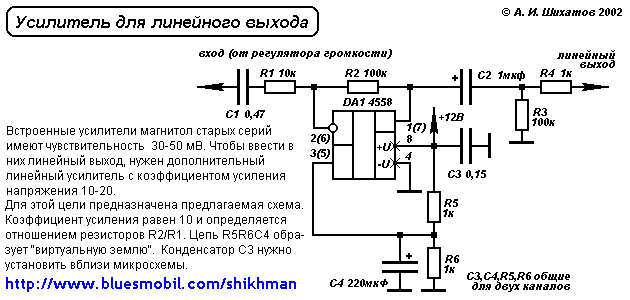

Підсилювач для лінійного виходу
Список радіоелементів
| Обозначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| DA1 | Операційний підсилювач |
BA4558
|
1 | |||
| C1 | Конденсатор | 0.47 мкФ | 1 | |||
| C2 | Електролітичний конденсатор | 1 мкФ | 1 | |||
| C3 | Конденсатор | 0.15 мкФ | 1 | 2 деталі для стерео варіанту | ||
| C4 | Електролітичний конденсатор | 220 мкФ | 1 | 2 деталі для стерео варіанту | ||
| R1 | Резистор |
10 кОм
|
1 | |||
| R2, R3 | Резистор |
100 кОм
|
2 | |||
| R4-R6 | Резистор |
1 кОм
|
3 | Для стерео R5 і R6 по 2 штуки | ||
