Мікрофонний підсилювач з ФВЧ

Цей підсилювач призначений для аматорської звукозапису та озвучування заходів. Підсилювач виконує функції розв'язки по опору, підсилення/ослаблення сигналу, і має ФВЧ, що зрізає частоти нижче 80Гц.

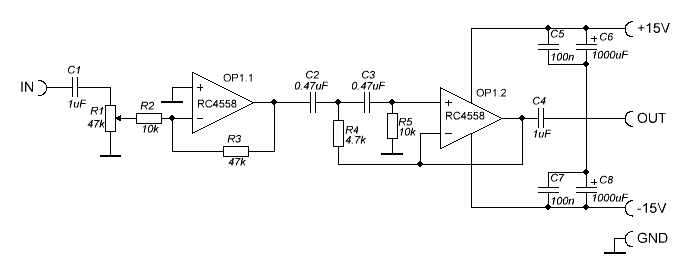

Схема

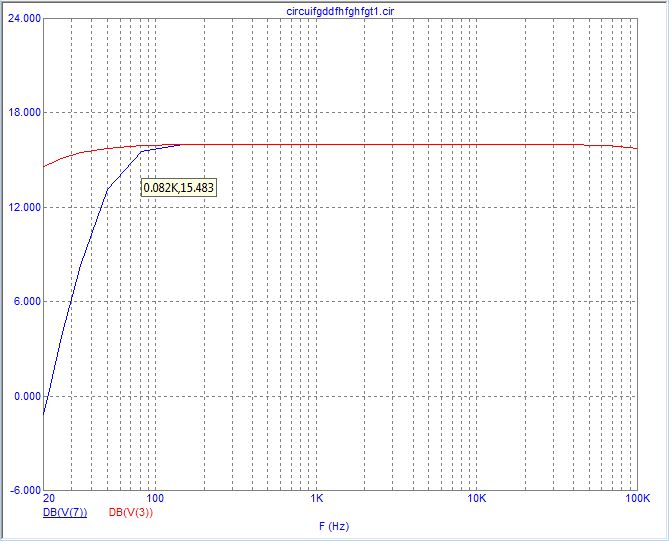

На схемі С1 є роздільним для запобігання потрапляння постійної складової на вхід. За допомогою R1 регулюється вхідний рівень сигналу. На ОР1.2 зібрано інвертуючий підсилювач з КУ близько 4. Де R2 і R3 утворюють дільник, а через R3 проходить ООС. Далі на OP1.2 зібрано активний обрізний фільтр, що зрізає все нижче 80Гц, що складається з RC ланцюга C2-C3-R4-R5 та операційного підсилювача, його графік АЧХ нижче:

C4 стоїть на виході і захищає схему від можливої постійної складової з боку споживача. Живлення шунтують С5, С6, С7, С8.

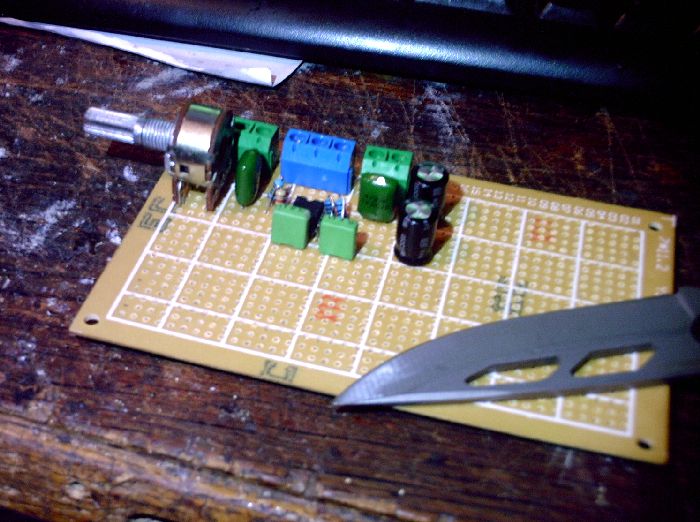

Друкована плата та фото пристрою

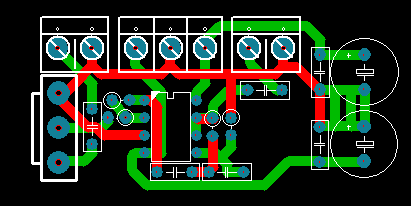

Друкована плата двостороння, і має наступний вигляд:

До статті додається проект в програмі Microcap.

Список радіоелементів
