Мікрофонний підсилювач на КМ551УД2

Посилювач зібраний на операційному посилювачі КМ551УД2.

Основні характеристики такі:

Напруга живлення, В	+/-15
Вхідна напруга, мВ	1
Вихідна напруга, мВ	250
Діапазон відтворюваних частот, Гц	20...20000
Співвідношення сигнал/шум, дБ	60

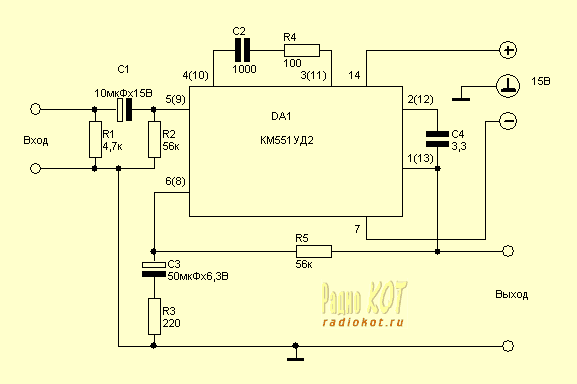

Схема посилювача:

Посилювач

Посилювач живиться від двополюсного джерела живлення напругою 15 вольт. На схемі показано один канал підсилення, а в дужках вказана нумерація висновків для другого каналу.

Джерело: www.radiokot.ru
