Мікрофонний підсилювач для радіозв'язку та телефоном

Даний підсилювач не призначений для звукозапису, його основне призначення - використання в тих областях, де не висуваються строгі вимоги до якості, а саме радіозв'язок, телефоном, в тому числі і Інтернет-телефонія. Я використовую його для переговорів по скайпу. Підсилювач може живитися від будь-якого джерела напругою 5В з током витримки до 120 мА. У разі використання в Інтернет-телефонії його можна живити від роз'єму USB.

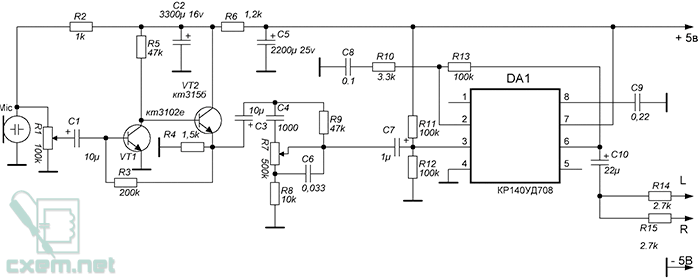

Принципова електрична схема підсилювача:

Сигнал з мікрофона надходить на резистор R1, який виконує функції регулятора гучності. На транзисторах VT1 і VT2 зібрано попередній підсилювач, з якого сигнал надходить на простий регулятор тембру, виконаний на одному резисторі. Особливістю підсилювача є те, що він не вимагає дуже точного підбору резисторів, оптимальний режим роботи виставляється автоматично. Після регулятора тембру сигнал надходить на мікросхему КР140УД708, на якій зібрано вихідний каскад підсилювача. Цей підсилювач можна підключати як до мікрофонного, так і до лінійного входів звукової плати комп'ютера або іншого електронного пристрою.

Використовувані деталі та можливі заміни

VT1 можна замінити КТ3102А – Е, VT2 можна замінити КТ315 з будь-яким буквеним індексом, також КТ301, КТ312, КТ316, також з будь-яким буквеним індексом. У крайніх випадках VT2 можна замінити германиевими транзисторами серій Мп10 або Мп38 з будь-яким буквеним індексом.

Мікросхему DA1 (КР140УД708) можна замінити К140УД6, 7, з невеликою переробкою друкованої плати можна застосувати К157УД2, К553УД1, 2.

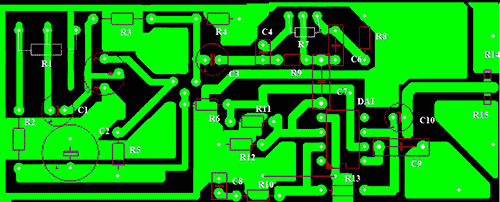

Розташування деталей на платі. Хоча доріжки вирізані вручну, все-таки намалював для підсилювача плату. Конденсатор C5 розташований поза платою.

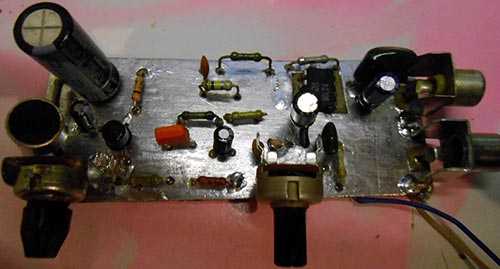

Зовнішній вигляд пристрою:
