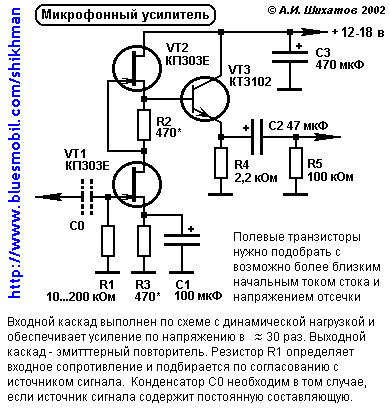

Мікрофонний підсилювач-2
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание |
|---|---|---|---|---|
| VT1, VT2 | Полевой транзистор |
КП303Е
|
2 | |
| VT3 | Биполярный транзистор |
КТ3102
|
1 | |
| С0 | Конденсатор | 1 | ||
| С1 | Электролитический конденсатор | 100 мкФ | 1 | |
| С2 | Электролитический конденсатор | 47 мкФ | 1 | |
| С3 | Электролитический конденсатор | 470 мкФ | 1 | |
| R1 | Резистор | 10-200 кОм | 1 | |
| R2, R3 | Резистор |
470 Ом
|
2 | |
| R4 | Резистор |
2.2 кОм
|
1 | |
| R5 | Резистор |
100 кОм
|
1 |
