Мікрофонний ламповий попередній підсилювач на лампі 6Ж32П

Добрий день, шановні любителі електроніки. Сьогодні хочу викласти на сайт мікрофонний ламповий предусилювач на лампах 6Ж32П.

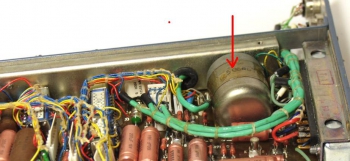

Основною причиною зборки стало наявність двох мікрофонних трансформаторів зі старого мікшерного пульта Tesla. Це підштовхнуло зробити підсилювач з хорошим балансним входом.

Хоча, в подальшому виявилося, що це не вхідний трансформатор, а вихідний (понижувальний). Потребувалася доопрацювання. Вхід трансформатора став виходом, а паралельні обмотки, що йдуть до мого мікрофону, з'єднав послідовно. Робота вдалася. Хочу також відзначити, що трансформатори зроблені на дуже хорошому пермалої. Якісно. Дякую Чехословаччині та фірмі Tesla.

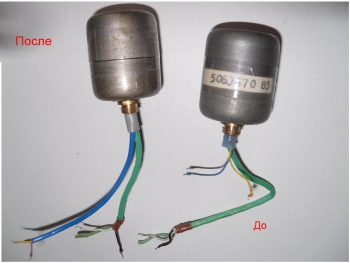

В результаті, вхідний опір трансформатора (по мультиметру) стало порядку 64 Ом, а вихідне, що йде на першу решітку лампи, залишилося 1370 Ом. Ось трансформатори після доопрацювання:

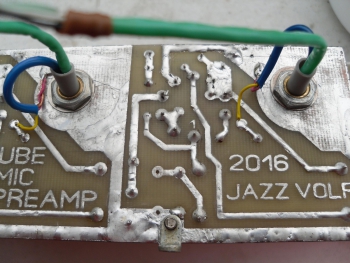

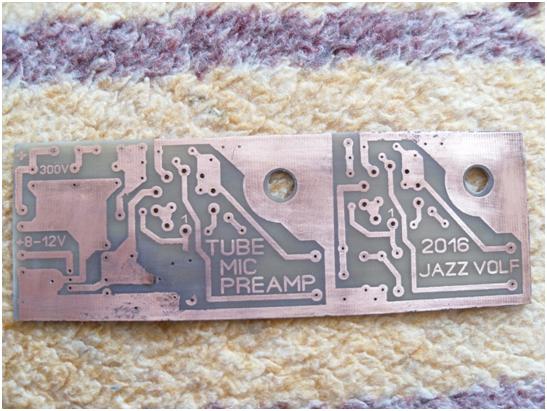

Далі в Спринті була намальована плата. Правда, був невеличкий брак в текстоліті (при травленні відшарувалася мідь в одному місці). Але, не біда.

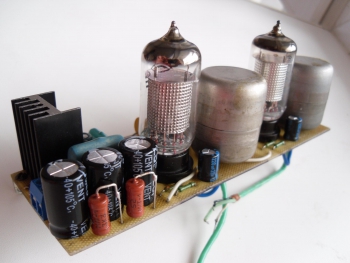

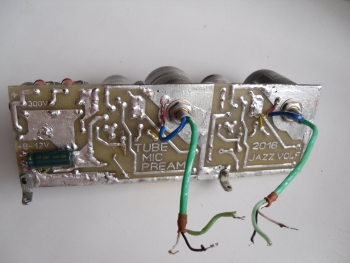

Далі пішов процес зборки підсилювача. Ось кілька фотографій:

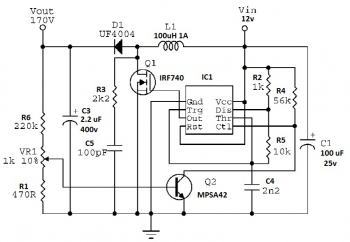

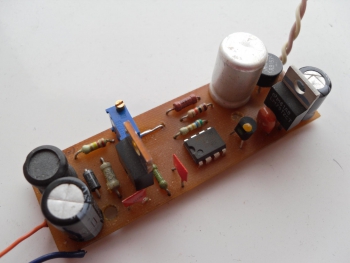

Прийшов час блоку живлення. Вирішив живити схему від 9 вольт АС. Анодне – від DC-DC перетворювача, накал від 6 вольт постійного напруги. На платі підсилювача вже розведений блок живлення, крім перетворювача анодного напруги. DC-DC перетворювач збирав за наступною схемою:

Схема перевірена неодноразово. При відсутності помилок працює відразу. Транзистор Q2 можна ставити ВС547. Чудово працюють і наші КТ3102.

Напруга регулюється від 170 до 295 вольт. Щоб уникнути фону взагалі, на виході я ще поставив конденсатор 330мкф на 400в. А вже після нього живлення йшло через вимикач анодного напруги (електронний дросель вирішив не ставити) на фільтри живлення самого підсилювача.

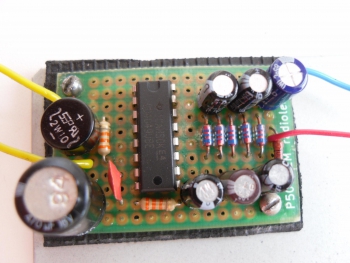

Далі зібрав блок фантомного живлення. Собі збирав на макетній платі, але в архіві до статті кілька варіантів лійок. Блок живлення (накал + анодне). Окремо плата фантома на мікросхемі 4049. І БП в трьох обличчях на одній платі (накал, перетворювач анодного і перетворювач фантомного живлення). На платах все підписано!!

На виході вийшло 35 вольт, що за нормою

фірми AKG (фантомне постійне напруження від 9 до 52 вольт) цілком відповідає необхідному рівню. Тільки повинні відрізнятися номінали резисторів, які йдуть на гарячий і холодний вхід мікрофона. При 35 в. номінали стандартні – 6.8кОм. При живленні 15 вольт на вході - на виході отримаєте обіцяні 48в. Якщо це принципово.

Мікросхема СD4069, CD4049, всі діоди 1N4148 (якщо завалялися наші КД522, КД521, КД510, КД503 – ставте, все працює), конденсатори ставив 33мкф, 47мкф з робочим напруженням 50В. На 1 мкф не пробував. На виході фільтр (резистор 100 Ом, конденсатор 47мкф/50В) і два резистора 6.8кОм на виводи 2 і 3 роз'єму XLR.

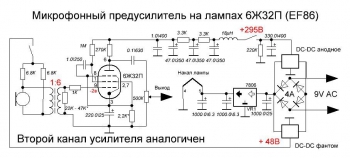

Тепер схема! Зображено все, як у мене в конструкції, за винятком світлодіода включення фантомного живлення і вимикача з підсвіткою на анодне живлення. Блоки DC-DC зображені умовно. Підключення, як на схемі. Самі блоки в Спринті в архіві в трьох варіантах. Ще раз кажу, там підписано і розведено все! На вибір.

Для отримання потрібного негативного зсуву між 1-ю решіткою і катодом збільшував катодний резистор до 4.3 кОм. (у кожного може бути по-різному). Живлення анода від БП 295в. Високовольтні резистори не змінював. Ставив тільки 0.25 Вт. Нагрів відсутній. Ток анода в межах норми. Анодний конденсатор варто 0.1мкф. Не було 0.22. Анодний і катодний конденсатори бажано ставити хороші. Сэмпли записував на тих, що стоять у платі (Джемікон і жовті SX). Зараз замовив Рубікони в катоди і чекаю ФТ-3 в якості міжкаскадних. Правда, 0.22 в плату не війде. Тільки 0.1мкф. А якщо узагальнити, то на звук впливає все.

Сэмпли старі. Коли поставлю нові конденсатори в катод і анод - запишу нові. Крім того, за порадою колеги, паралельно вторинної обмотки трансформатора поставив резистор 22к. (на платі його немає. Треба припаяти зі сторони друкованої плати). І резистор 22к, що йде на першу решітку лампи,(на платі - *) зменшив до 1к.

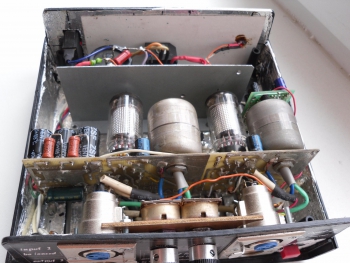

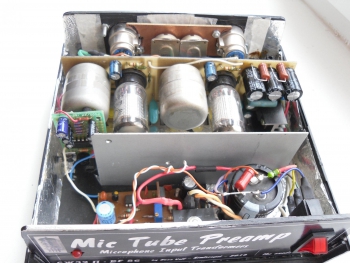

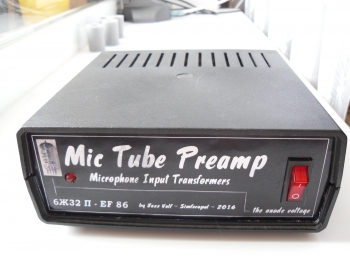

В кінці, після тестів, у Фронтдизайнері намалював фронт і тил. Роздруковував на фотопапері, приклеїв на панелі, покрив лаком. Потім монтував XLR - и і змінні резистори. Поки більш серйозні технології не пробував. Ось фото готового пристрою:

т

Анодне напруження включаю після 30с. – 1хв. витримки.

Як я вже писав, електронний дросель не ставив. Хоча, зібрана плата затримки анодного була, але не вписалася в корпус за розмірами.

На цьому все. Всім працюючих схем. З повагою, Едуард Волков.
