Мікрофон для запису звуку в ПК

Пропоную схему простого електретного мікрофона для звукозапису в домашніх умовах. Даний мікрофон забезпечує середню якість, достатню для запису треків.

Мікрофон живиться від роз'єму USB. Напруга 5В ділиться на 2 резистивні делителі, після чого стоїть фільтруючий конденсатор і додатковий обмежувальний резистор. Після мікрофона стоїть роздільний конденсатор для відокремлення сигналу від напруги живлення.

Деталі. Розсипуху можна дістати з старих магнітофонів і іншої техніки. Мікрофонний капсуль також. Виглядати він буде приблизно так:

В якості корпусу можна використовувати корпус від будь-якого динамічного мікрофона. Мною був використаний корпус від VIVANCO EM55, я видалив батарейний відсік, і за рахунок цього укоротив корпус.

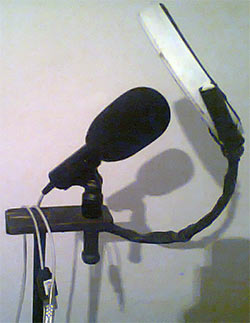

На фото мій мікрофон з саморобним попфільтром і стійкою.
