Hi-Fi попередній підсилювач
Схема данного предусилителя имеет исключительно высокую верхнюю границу звукового диапазона примерно в 100кГц. Схема питается от двухполярного источника напряжения +/- 15 вольт. По поводу транзисторов то BC550C можно заменить на 2N5818, BC547C, КТ3102Б, а BC560C на 2N6003, BC309, КТ3107А

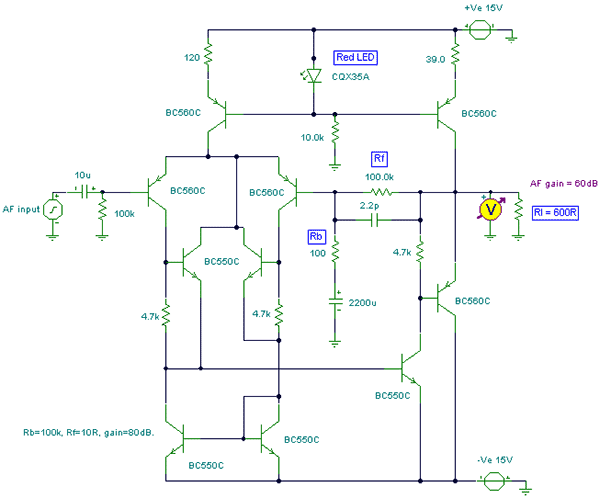

Принципиальная схема предусилителя

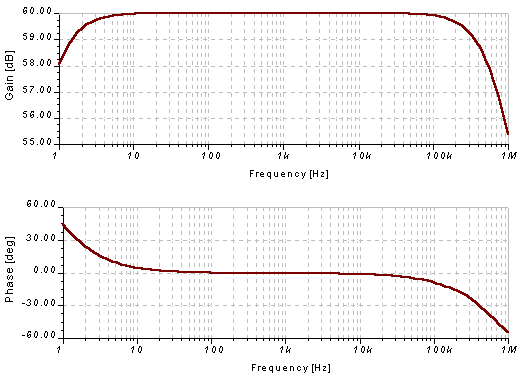

АФЧХ

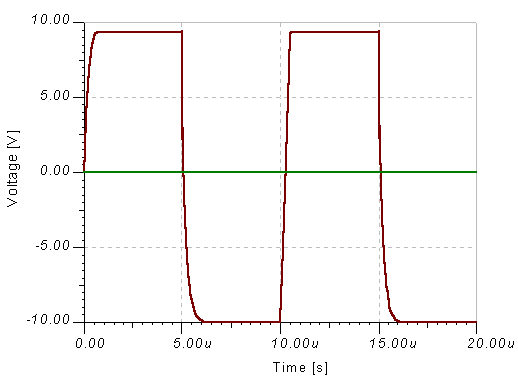

Входной прямоугольный сигнал с частотой 100 кГц

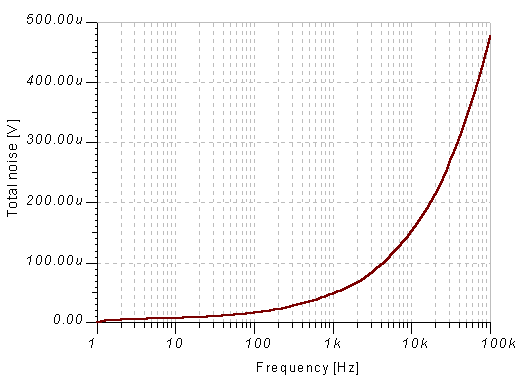

Измеренный шум, на нагрузке 600 Ом

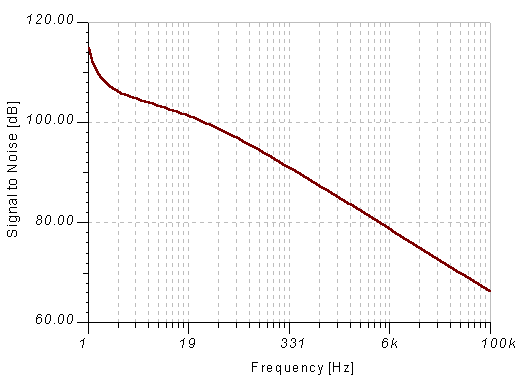

Соотношение сигнал-шум на выходе
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | ||
|---|---|---|---|---|---|---|
| Биполярный транзистор |
BC550C
|
5 | 2N5818, BC547C, КТ3102Б | |||
| Биполярный транзистор |
BC560C
|
5 | 2N6003, BC309, КТ3107А | |||
| Светодиод | CQX35A | 1 | Красный | |||
| Электролитический конденсатор | 2200 мкФ | 1 | ||||
| Электролитический конденсатор | 10 мкФ | 1 | ||||
| Конденсатор | 2.2 пФ | 1 | ||||
| Резистор |
39 Ом
|
1 | ||||
| Резистор |
100 Ом
|
1 | ||||
| Резистор |
120 Ом
|
1 | ||||
| Резистор |
4.7 кОм
|
3 | ||||
| Резистор |
10 кОм
|
1 | ||||
| Резистор |
100 кОм
|
2 | ||||
