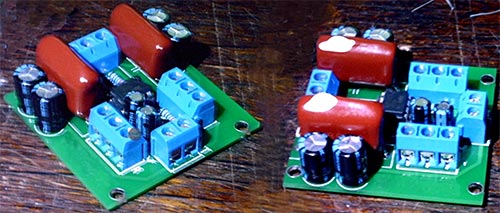

Балансне включення аудіоапаратури

Преобразователь небаланс-баланс

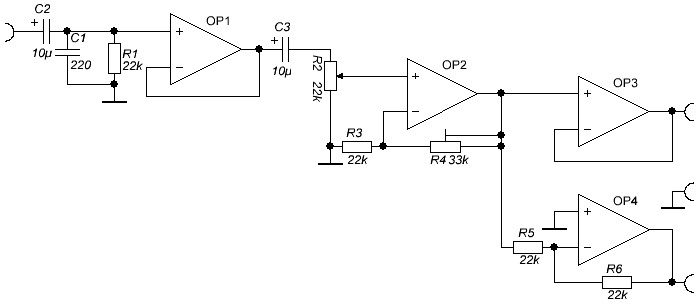

Данная схема предназначена для создания балансного сигнала. Балансное соединение особенно полезно при использовании длинных сигнальных кабелей или в условиях высокого уровня наводок от другого оборудования.

Здесь С2 фильтрует входной сигнал от постоянной составляющей. С1 отсеивает ВЧ наводки, а R1 задает входное сопротивление каскада. На OP1 собран неинвертирующий повторитель. Далее через С3 сигнал поступает на потенциометр R2. На OP2 собран неинвертирующий усилитель с переменным КУ 1-1.5. На OP3 реализован еще один повторитель, на выходе которого получаем положительный выходной сигнал. OP4 представляет инвертирующий усилитель с КУ равным 1.

Питание схемы +-12-15В.

Преобразователь баланс-небаланс

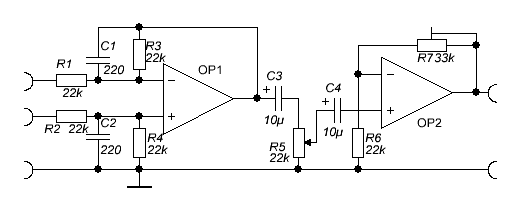

Данная простая схема позволяет реализовать балансную входную часть УМ.

На OP1 собран дифференциальный усилитель по стандартной схеме. Через R1 "холодное" напряжение попадает на инвертирующий вход, где R3 образует отрицательную обратную связь. Через R2 на положительный вход попадает "горячее" напряжение. Делитель из R2 и R4 c коэффициентом деления 2 используется для выравнивания коэффициентов усиления инвертирующего и неинвертирующего входов. С1 и C2 выполняют роль подавления ВЧ наводок по входу. После вычитания в ОУ, уже небалансный сигнал поступает на потенциометр R5, он же- регулировка уровня. Конденсаторы C3 и C4 отделяют его от остальной схемы по постоянному току, что исключит шумы при регулировке. На OP2 собран обычный неинвертирующий усилитель, с переменным коэффициентом усиления 1-1.5. Выход OP2 можно подключать непосредственно к усилителю мощности.

Питание схемы- двухполярное стабилизированное +-12-15В.

Список радиоэлементов
