Активний кросовер з фільтрами

Даний попередній підсилювач призначений для застосування в професійних двосмугових підсилювачах для студійної акустики. У склад входять: Двосмуговий кросовер з частотою срезу 2000Гц, Коректор Лінквіца, Сабсоник (фільтр інфранизьких частот), схема затримки по ВЧ частині для реалізації налаштування TimeAligh. Також є буферний каскад по входу, що реалізує звичайне або балансне підключення і 3 регулятори рівня: ВЧ по входу тракту та ВЧ і НЧ по виходу.

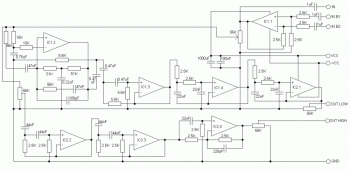

Схема:

Коректор Лінквіца

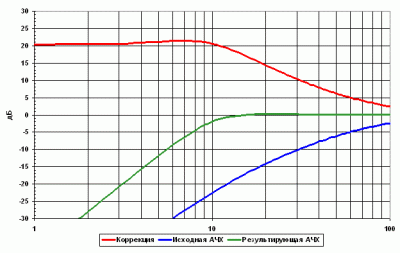

Коректор Лінквіца виправляє падіння АЧХ в нижньому діапазоні, яке зазвичай утворюється в корпусах типу Закритий Ящик. На графіку нижче показана його робота.

Він реалізований на IC1.2. При цих елементах розрахункова частота корекції починається нижче 55Гц.

Сабсоник

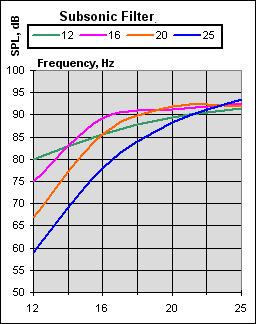

Сабсоник або фільтр інфранизьких частот срезає частоту нижче певної. Це необхідно для запобігання хрипів і перевантажень на динаміці при занадто низькій частоті, нормально відтворити яку він не в змозі.

Реалізований на IC1.3. Іде відразу за Коректором Лінквіца, Коректор виправляє АЧХ, а Сабсоник її обрізає, в результаті отримуємо найбільш рівну АЧХ.

Кросовери

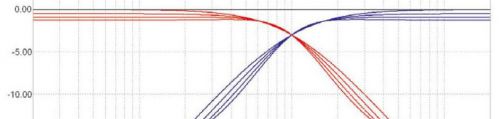

Кросовери реалізовані за типом Лінквіца-Райлі з ослабленням 24Дб на октаву. Частота розділу становить 2000Гц. Реалізований на IC1.4 IC2.1 для НЧ частини і IC2.2 IC2.3 для ВЧ частини.

Схема затримки

На IC2.4 реалізована схема затримки на 60мс. Вона необхідна для підстроювання TimeAligh, уникаючи фізичного рознесення.

Регуляція рівнів

Для зручності налаштування в схему введені 3 регулювальні резистори, необхідні для простої регуляції рівнів по виходу НЧ і ВЧ.

Деталі:

IC1 і IC2 ідентичні, замість них можна використовувати OPA4134 або TL074 в корпусі DIP. Конденсатори плівкові. В шунті і по входу електроліти на 16В і 50В відповідно. Усі резистори потужністю 0.25Вт. Друкована плата у форматі Sprint-Layout додається.

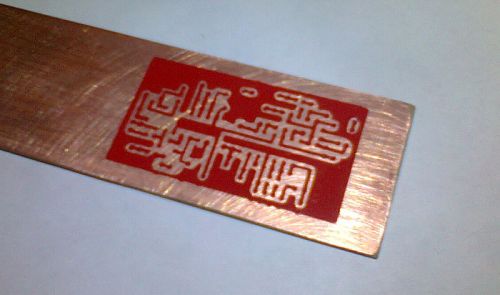

Друкована плата виконана методом плоттерної аплікації:

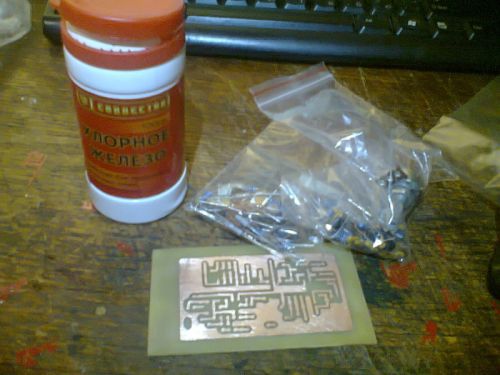

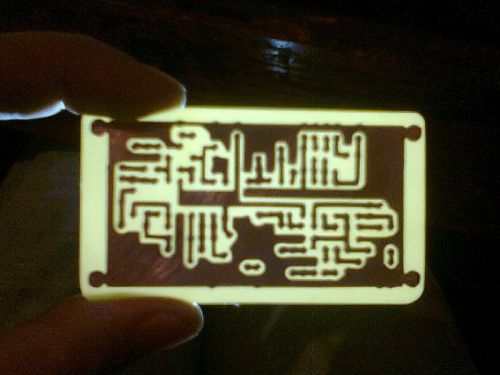

Після травлення в 30 відсотковій соляній кислоті:

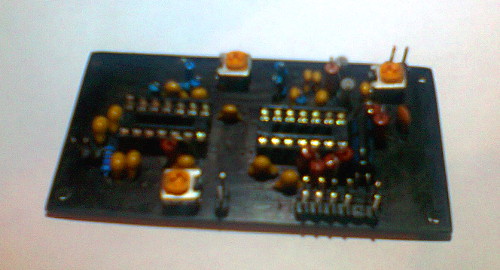

І після зборки:

Список радіоелементів
