4-канальний мікшер

Хочу представити мікшер домашнього виготовлення. З роботою мікшера, думаю, всі знайомі, а хто ні, то мікшер призначений для сумування сигналів з різних джерел. У моєму варіанті я використав два лінійних і два мікрофонних входи. Побудований мікшер на емітерному повторювачі.

Суть роботи полягає в посиленні сигналу з мікрофона та сумуванні його з зовнішніми джерелами звуку в стерео режимі.

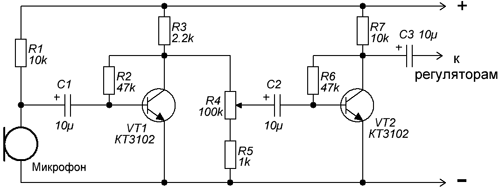

Резистор на 10КОм, позначений пунктиром, потрібен для підключення електретного мікрофона, у випадку з динамічним він не потрібен. Підстроювальний резистор між транзисторами потрібен для міжкаскадного узгодження, регулюючи опір на ньому, ми досягаємо найкращої якості звуку з мікрофона. Потім підсилений сигнал через змінний резистор на 20КОм надходить на суматор аудіо сигналу. В залежності від кількості мікрофонних каналів робимо відповідну кількість предусилювачів до них і підключаємо до суматора. Схема його проста, і додаючи по парі конденсаторів і резисторів того ж номіналу, можна підключати потрібну кількість мікрофонів.

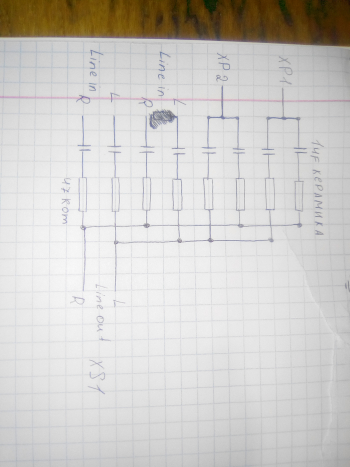

Як видно, з суматора виходить стерео сигнал. Ось його за допомогою такого ж еміттерного повторювача посилюємо. Тут схема та ж, тільки резистор на 10КОм, той що пунктиром, не використовуємо взагалі. Вже підсилений сигнал підключаємо на джек, до якого підключиться УМЗЧ або звукова карта комп'ютера в режимі запису. Це ще одна функція цього мікшера, за його допомогою можна записувати одночасно звук з кількох джерел за допомогою ПК.

Живлення у всіх плат від 7 до 15 вольт. Більше безглуздо, а менше погано позначається на якості підсилення і звуку в цілому. Щодо підключення... Я використовував джеки 6.3мм на всі роз'єми. Мікрофонні роз'єми підключаються прямо до плат предусилювачів, потім, як видно на першому фото, до суматора. А лінійні входи спочатку на подвоєні потенціометри на 50КОм, а потім на суматор.

Кількість лінійних входів також може бути різною, як у випадку з мікрофонними, потрібно лише додати RC ланцюг.

Регулятора на виході з кінцевої плати підсилювача, що підсилює сумований сигнал, я не робив. Був обмежений корпусом від CD-приводу.

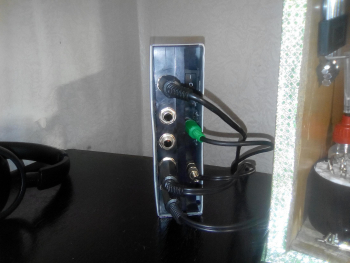

Як можна помітити, ззаду є ще один вихід під 3.5 джек. Він підключений паралельно з одним з лінійних входів, і при роботі від ноутбука посилає сигнал одного рівня на світломузику, обходячи регулювання мікшером. Мені так зручно. Про світломузику буде окрема стаття.
