Терменвокс своїми руками
Цей електронний музичний інструмент передусім хороший тим, що має дуже просту схему і містить мінімум деталей. Частота звучання в терменвоксі змінюється за рахунок зміни освітленості при наближенні або віддаленні рук, які грають на ньому.

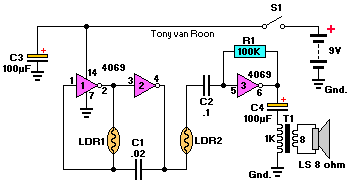

У схемі використовується IC 4069. MC14069 є аналогом. 4069 має шість інверторів, але з них використовуються тільки три. Перші два інвертори працюють як цифровий аудіо генератор, а третій - як аудіо підсилювач.
Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| 4069 | ІС буфера, драйвера |
CD4069UB
|
1 | MC14069 | ||
| С1 | Конденсатор | 0.02 мкФ | 1 | |||
| С2 | Конденсатор | 0.1 мкФ | 1 | |||
| С3, С4 | Електролітичний конденсатор | 100 мкФ 16 В | 2 | |||
| R1 | Резистор |
100 кОм
|
1 | |||
| LDR1, LDR2 | Фоторезистор | 2 | ||||
| T1 | Трансформатор | 1000/8 | 1 | |||
| LS | Динамік | 8 Ом | 1 | |||
| S1 | Вимикач | 1 | ||||
| Батарея живлення | 9 Вольт | 1 | ||||
