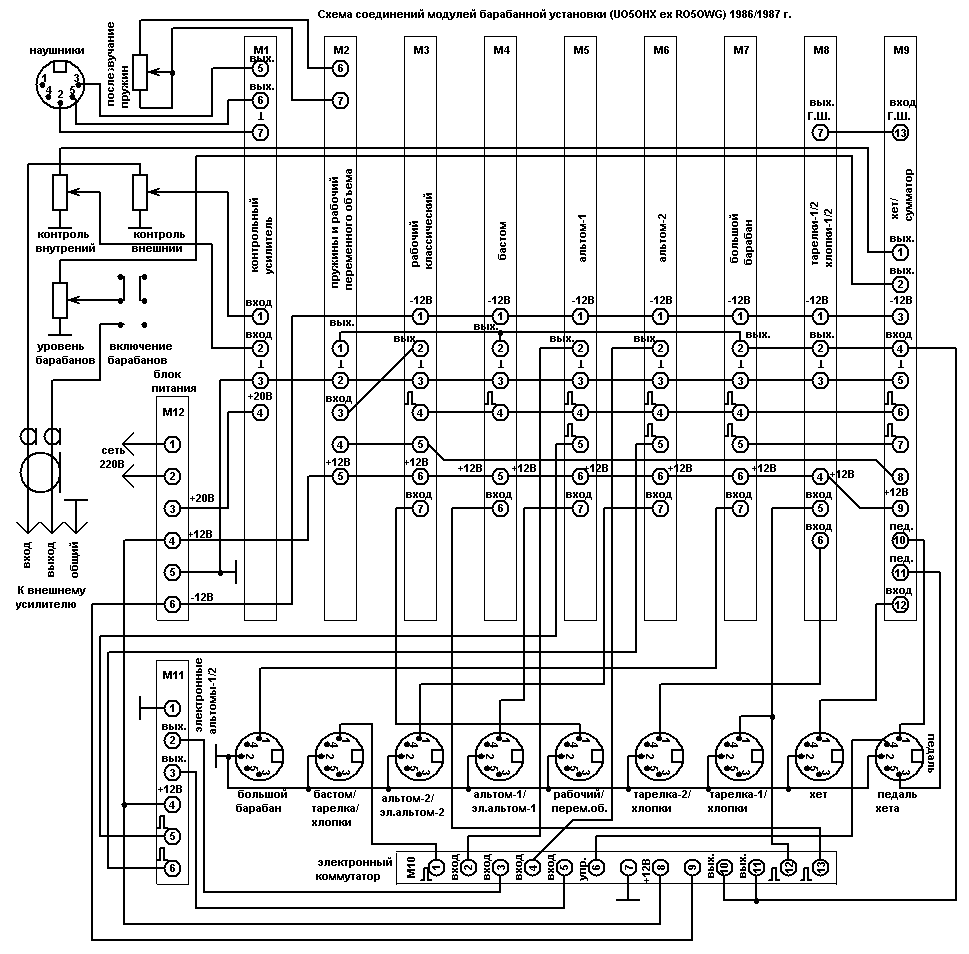

Схема з'єднань модулів барабанної установки

Плати модулів імітаторів мають 2 мм прорізи по краю в місцях контактних майданчиків. В них заводяться і припаюються луженим проводом 0,5 мм збірні шини - струни. Інші з'єднувальні проводи багатожильні в ізоляції. Модулі, що містять генератори шуму (М2 та М8), необхідно екранувати від інших, можна заземленою фольгою від цигарок. Для зовнішнього виходу та контрольного входу я використав 4-х проводний екранований кабель з роздільними екранами. Але достатньо й 2-х проводного. Датчики барабанів і тарілок підключаються через роз'єми. Кнопка відключення барабанів потрібна для “тихої настройки”, щоб не чіпати виставлений регулятор рівня гучності барабанів. Опис конструкції датчиків тут, а загальний вигляд установки тут.
