Сенсорний музичний інструмент

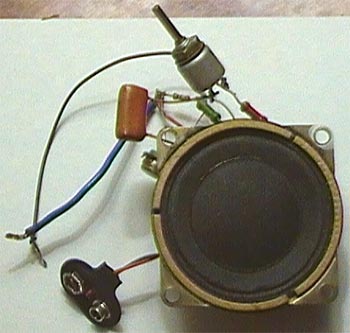

В останній час я став збирати конструкції, які мене не дуже задовольняли. Мультивібратори, стробоскопи та тригери перестали радувати моє око. Я вирішив "оживити" свої подальші конструкції, додати в них звук. Ця ідея надихнула мене на створення моєї першої конструкції зі звуком - сенсорного музичного інструменту. Ось його фото:

Схема його на диво проста - всього вісім деталей, не рахуючи батарейки. Ось їх список:
Резистор.....................................................1,5 кОм;
Резистор.....................................................1 кОм;
Резистор.....................................................470 Ом;
Резистор.....................................................10 кОм, змінний;
Транзистор..................................................КТ315Б;
Транзистор..................................................МП42Б;
Конденсатор...............................................100 нФ;
Динамік......................................................з опором звукової котушки 8 Ом;

Тепер, перейдемо до самої схеми. Вона показана на малюнку:

Працює цей пристрій за таким принципом:

На транзисторах різної структури складено несиметричний мультивібратор, навантаженням якого є динамічна головка. В стані, показаному на схемі, мультивібратор не працює. Звук в котушці, звісно, відсутній. Але варто включити між контактами E1 і E2 резистор, як в динаміку зазвучить звук, тональність якого визначається опором цього резистора. Живлення здійснюється від батарейки 4.5 В, але я взяв "крону".

"Інструмент" реагує на опір від 1 мОм і нижче. Грати можна одним пальцем або двома руками. У першому варіанті сенсори треба розташувати поряд один з одним, а в другому - на відстані.

Пристрій можна розмістити в корпусі або зробити навісним монтажем, як це зробив я.

Транзистор КТ315Б можна замінити на будь-який з цієї серії, а МП42Б можна замінити германієвим транзистором ГТ403Б або кремнієвим з серії КТ817.
