Проста Delay-Echo педаль на РТ2399

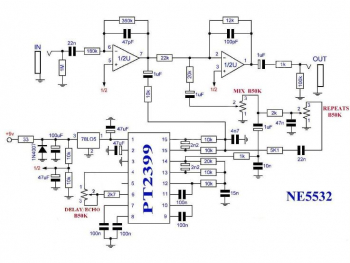

Кілька років тому я вирішив зібрати педаль дилею. Будучи музикантом, вона мені тоді була дуже потрібна, а будучи електронщиком, я мав можливість зібрати такий пристрій. Схему обрав найпростішу і поширену на РТ2399

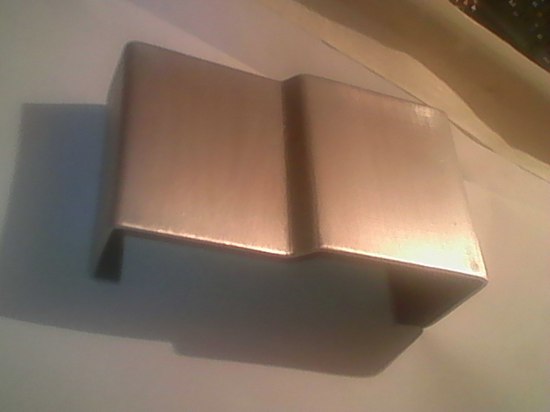

Оскільки моя майстерня дозволяє мені збирати досить серйозні пристрої, багато часу у мене не пішло. Усі деталі знайшлися там же, і матеріал для корпусу також був. Відразу вирішив - корпус буду робити нормальний, так би мовити "по-людськи". За основу взяв листовий алюміній 1,5 мм, яким зі мною люб'язно поділився, валяючись без діла, радянський мікшер "електроніка". Придумавши форми корпусу, прийшов ось до цього:

Вибачте за якість фотографій, просто частина з них зроблена на убогий старий андроїд. Ну, та ладно, корпус вирізав і вигнув, а боковушки? Як би не вигадував мій мозок - нічого толкового з алюмінію я не придумав. Потім натрапив на оголошення про 3D друк, і тут у мене щелкнуло - "ось вони-то мені і потрібні!" Запустив 3D MAX і швидко створив боковушки під мою педаль для друку. Для більшого ефекту придумав назву для педалі і абревіатуру виробника. Готові до друку моделі, ліва і права стінки у форматі для принтера до статті додаються.

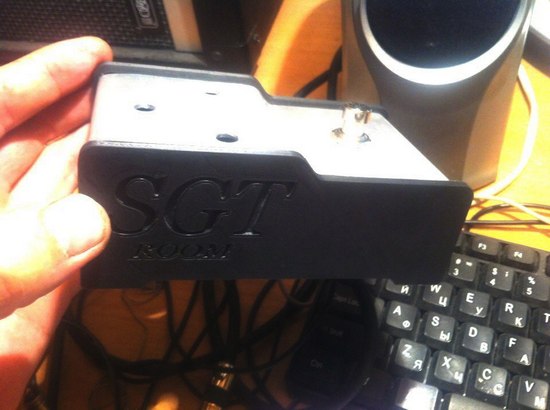

Після друку, установки кнопки 3PDT і примірки:

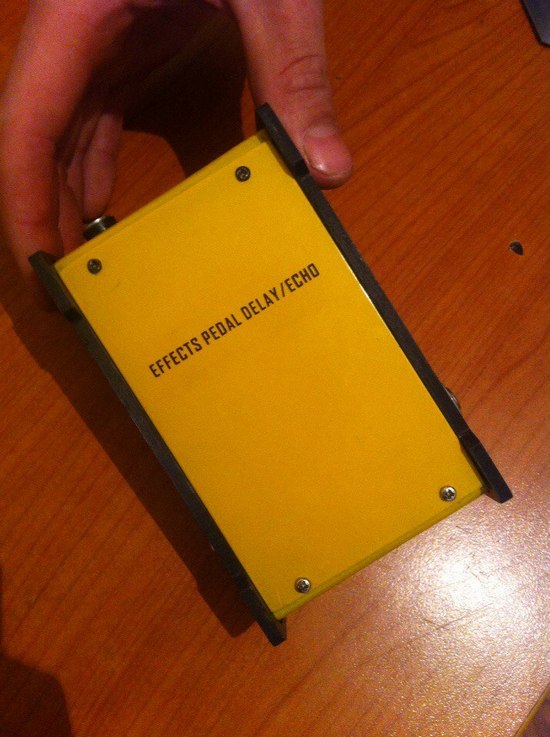

прийшла черга дна корпусу, яке я також вирізав з алюмінію.

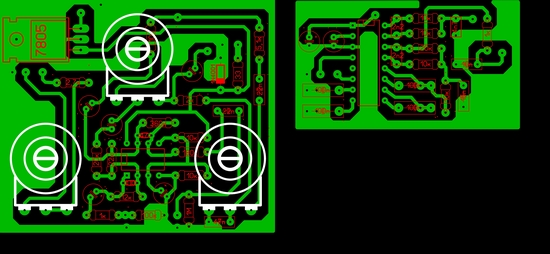

Далі взявся робити разводку плати в лайауті. Через необдуманість корпусу, друк довелося робити на двох платах, що в подальшому зіграло мені на руку. Ось і сама друкована плата:

Файл лайаут також додається.

Плати розташовуються одна над одною, велика зверху, маленька знизу. Велика кріпиться до корпусу гайками перемикачів, а самі перемикачі кріпляться до плати міліметровим мідним одножильним проводом. Маленька плата кріпиться до великої тим же проводом.

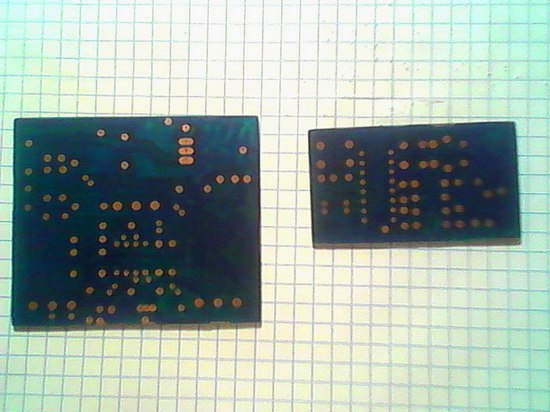

Ладненько. Плату витравив, наніс паяльну маску. (кривувато, т.к. сітка стара):

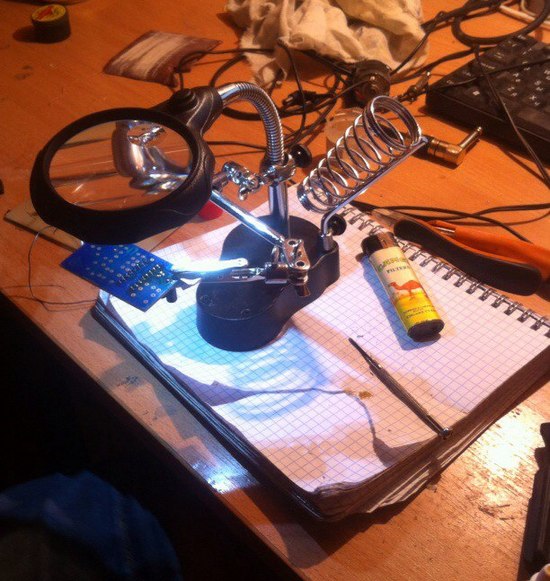

Розсвердлив і погнали:

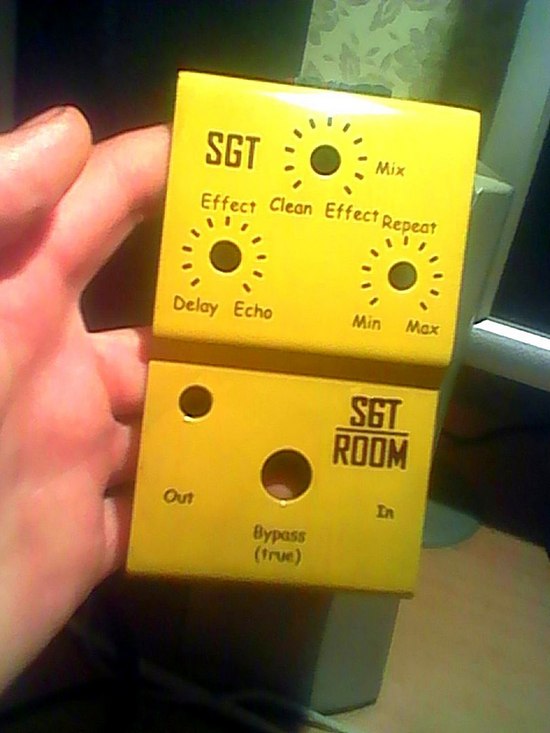

Припаяв всі елементи, вирішив пофарбувати корпус і нанести надписи:

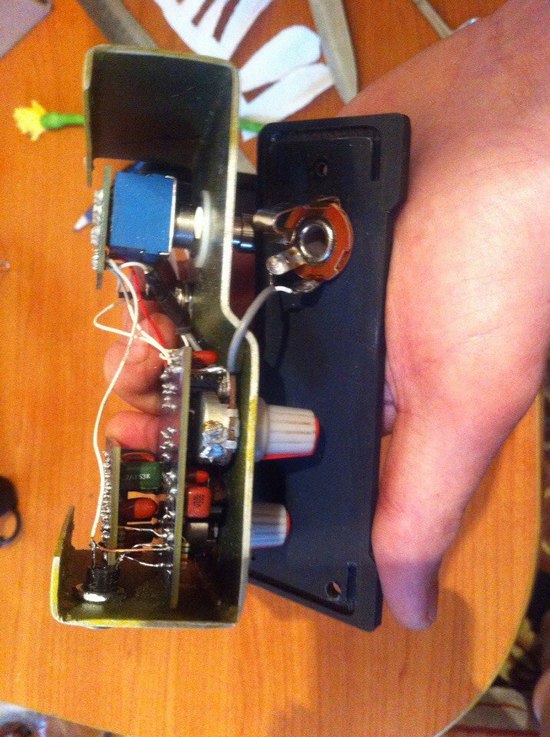

Після наніс пару шарів автолаку і приступив до зборки (ці фото вже зроблені на айфон дружини):

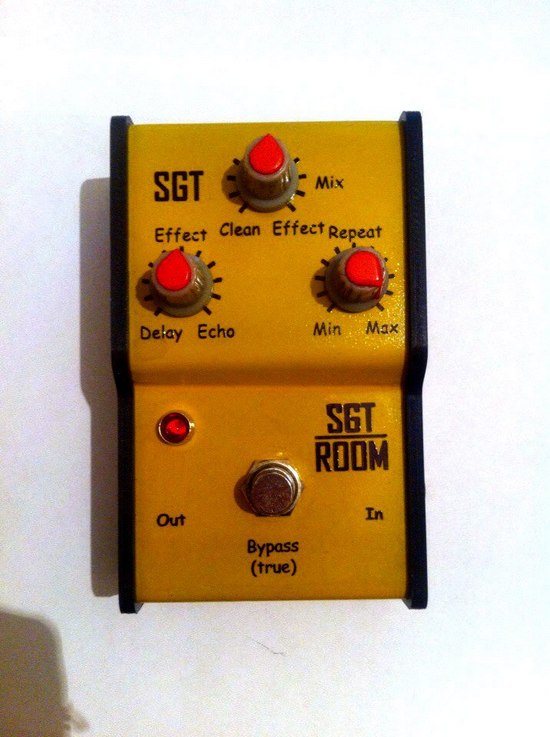

Додав світлодіод, який підключений через залишену групу кнопки 3PDT. В результаті вийшло ось що:

А ось і відео роботи пристрою. Якість - жахливе, т.к. при передачі на сервер чомусь воно попсувалося. Звук записував окремо через аудіокарту, тому терпимо, хоча і не студійно.

https://cloud.mail.ru/public/4bgV/4FA7gjo5T

Це була моя перша педаль, після я створив ще багато різних педалей. Також є власні розробки. Дякую за увагу, і якщо цікаві мої напрацювання в цій області - пишіть в коментарі!
