Попередній підсилювач для контрабаса та бас-гітари JFet Alembic F2B

Вітаю всіх любителів, Її Величності Електроніки!

Передусилювачі для електрогітар - дуже популярна річ, адже за його допомогою можна отримати досить хороший звук інструмента при підключенні до лінійного входу мікшера, або мультикора на концерті, або при підключенні до комбіка, або підсилювача для домашніх занять і репетицій. І при цьому схемотехніка подібних пристроїв досить не складна.

В цій статті знову піде мова про преамп Alembic F2B, який досить добре зарекомендував себе серед музикантів. У даному випадку про версію на польових транзисторах. Подібний преамп я зібрав для мого друга – контрабасиста.

Про схему для контрабаса, можливі підводні камені та налаштування схеми нижче піде мова.

Стаття, в основному, орієнтована на музикантів, які вміють тримати в руках паяльник і мають певну практику та досвід в електроніці. І хоч в інтернеті дуже багато інформації про Alembic F2B, або в ламповому, або в Jfet виконанні, але, часто, відповідь на найважливіше питання настільки складно буває відсіяти в безлічі цінної інформації, порад, припущень, безглуздих ідей, перепалок на форумах, що часто просто шкода свого часу. А результату немає.

Отже, перш за все, чим вище опір музичного інструмента, підключеного до входу схеми, тим більший рівень можливих наводок, перешкод і власного рівня шуму схеми ми будемо мати на виході. І, якщо опір бас-гітари з повністю включеними звукознімачами дорівнює кільком килоомам, то опір п'єзо датчика контрабаса – це вже близько десятка Мегаом. А це може стати проблемою.

Найкращий варіант – це взагалі кріпити передусилювач на контрабасі біля п'єзо звукознімача, але це не завжди можливо.

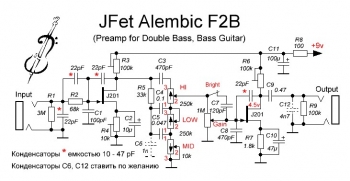

Тому, не нехтуємо керамікою на вході схеми, між затворами транзисторів і землею, між затворами і стоками Jfet-ів. Подібне включення залишаємо і для бас-гітари. Лишнім не буде. Номінали керамічних конденсаторів не дуже критичні. Від 10 до 56 пФ можна ставити сміливо. Якщо схема тріщить дуже сильно – не зайвим буде конденсатор С12 на виході. Тут треба підбирати вухами. На мій смак 4700 пФ припав до двору. Ємність вище зажимає звук, нижче – не достатньо шунтує високочастотні шуми. Зауважу, що я експериментував тільки з транзисторами J201 (SOT-23). Інших у Симферополі не доставав.

Перемикач Bright не ставив. С7 впаяний постійно.

Налаштування:

Спочатку резистором R6 виставляємо половину напруги живлення на стоку другого транзистора. Можлива незначна похибка. Далі підключаємо вихід преампа до лінійного (або мікрофонного) входу звукової карти і надягаємо навушники (якщо немає генератора синуса і осцилографа). Gain на повну. Раджу музикантам все ж більше покладатися на свої вуха, ніж на прилади. Підключаємо бас до входу і регулюванням стокового резистора R4 добиваємося відсутності спотворень сигналу навіть на форте на струні мі. Якщо каскад має занадто велике підсилення і спотворень все ж не уникнути, слід зменшити ємність конденсатора С2. В оригінальній схемі – 47 мкФ. У себе я на одній з схем зменшив до 10 мкФ. Далі R3 виставляємо загальне підсилення схеми. Подаємо на вхід сигнал генератора 100 Гц (синус) амплітудою 500 мВ. Відкриваємо, наприклад, Sound Forge і резистором R6 виставляємо вихідний рівень сигналу порядку “-5 дБ”. Це приблизно відповідає лінійному виходу. Може бути, регулювання R3-R4 потрібно буде повторити ще раз. Якщо в схемі не стоять підстроювальні резистори – міряємо опір тимчасових і міняємо на постійні.

С6 рекомендують ставити для деталізації ВЧ. Я різниці не відчув. Вирішувати вам.

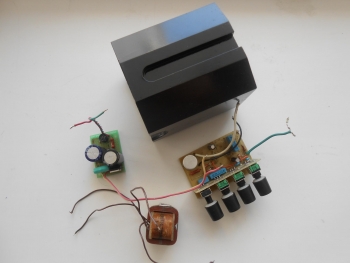

Блок живлення встановлював прямо в корпус до преампа. Робив на макетній платі. Маленький трансформатор, діодний міст, два П образних фільтра (1000 мкФ – 150 Ом – 1000 мкФ – 100 Ом – 100 мкФ). 100 Ом і 100 мкФ стоять вже на платі преампа. В архіві трохи інша плата. Там БП намалюваний майже весь. Паралельно первинній обмотці трансформатора бажано поставити конденсатор 0,47 мкФ 400 В.

Вхідні та вихідні резистори, з паралельно включеними конденсаторами, бажано встановлювати прямо на джекових гніздах. Заземлення корпусу преампа тільки в одній точці, щоб уникнути земляного петлі. Або вести від останнього конденсатора блоку живлення (якщо гнізда пластикові), або від корпусу самого гнізда (якщо гніздо металеве). Змінні резистори ставити хорошого якості, щоб уникнути різних хрустів і шорохів. (Бьорнс, Альпс, Альфа..) Конденсатори С2, С10, С4, С5, С9 також бажано купити хороші. С4, С5, С9 – плівкові.

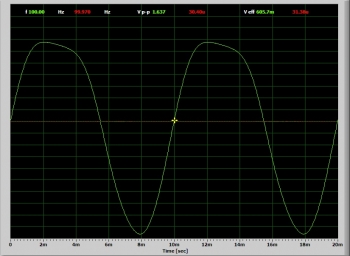

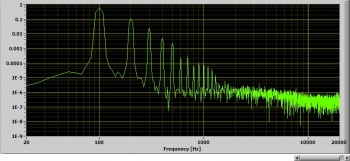

Звучить передусилювач дуже гідно, незважаючи на простоту. Додає пружність і тембр басу. На осцилограмі при налаштуванні були добре видно характерні обмеження верхньої полуволни, властиві лампі. (І емулюватору лампи – польовому транзистору). На спектрограмі – добавлені транзисторами обертони.

(Рівень шуму на спектрограмі – це звукова карта нетбука. Писав з одного комп'ютера на другий через преамп. До одного підключена професійна звукова карта, а сигнал генератора йшов з нетбука зі вбудованою картою. Звідси шум)

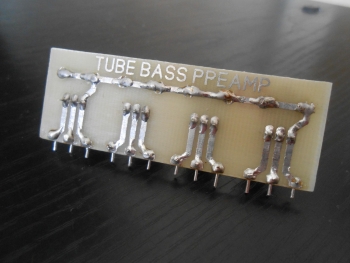

Плату, схему, фото прикладаю в архіві. Друкована плата в архіві інша, адже на початку розводив плату для лампового Алембика, але трохи помилився в висоті лампи з панелькою (на 3 мм не влізла в корпус по висоті). Також розводив, якщо чесно, не дуже правильно. Потім перероблю. І оскільки схема лампового і транзисторного підсилювача однакова, то вирішив використати стару плату. Тільки впаяв транзистори. Транзистори в SOT 23, але впаяти корпуси TO 92 не складе великої праці. Ще раз кажу, що в Симферополі з комплектацією для професійної апаратури туговато.

Семпли поки що друг не записав, але зібраним передусилювачем дуже задоволений. Я перед відправкою преампа також тестував його вдома, тільки на бас-гітарі. З ним і без нього - різниця дуже суттєва.

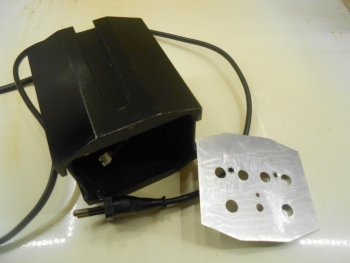

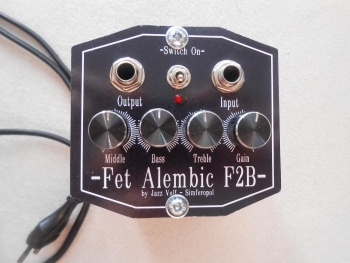

Корпус фарбував аерозолем. Лицьова панель набрана у Фронтдизайнері, роздрукована на фотопапері, приклеєна і покрита лаком. Просверлені два отвори і нарізана різьба під гвинти М4 для кріплення лицьової панелі.

На цьому все. Всім удачі в творчості.

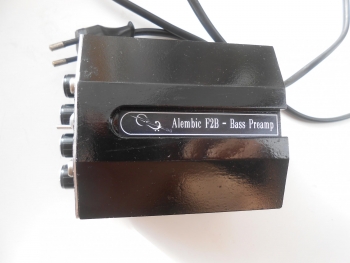

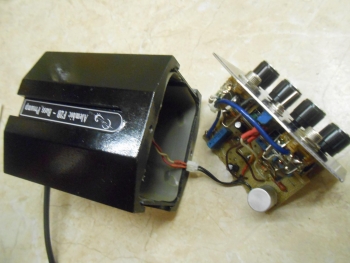

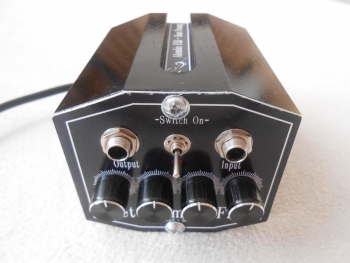

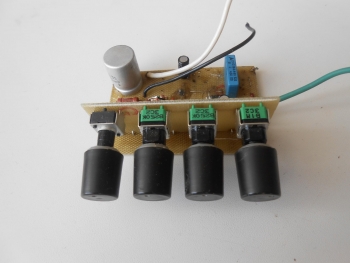

Нижче викладаю кілька фотографій мого передусилювача для контрабаса (бас-гітари)

Всім працюючих схем. З повагою, Едуард Волков.
