Модуль електронної комутації інструментів

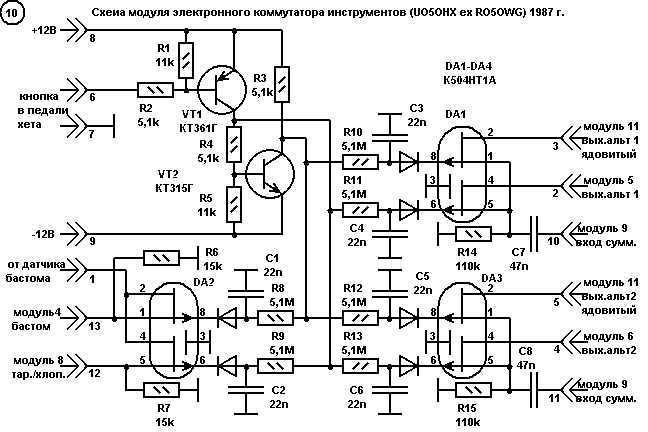

Цей модуль є дистанційно керованим перемикачем входів або виходів модулів інструментів. Складається з 4 пар ключів на польових транзисторах (4-а не показана, оскільки не використовувалася), керованих від кнопки в педалі хета. Перша пара ключів направляє сигнал датчика бастома на модуль-4 (імітувальник бастома) або на модуль-8 (імітувальник тарілка/хлопок). Друга та третя пара ключів слугує для перемикання виходів звичайних або отруйно-електронних альтомів-1 і 2 відповідно. Застосовуючи цей модуль, можна оперативно (на період збивки або акценту) без щелчків або наводок перемикати датчики або виходи імітаторів.
