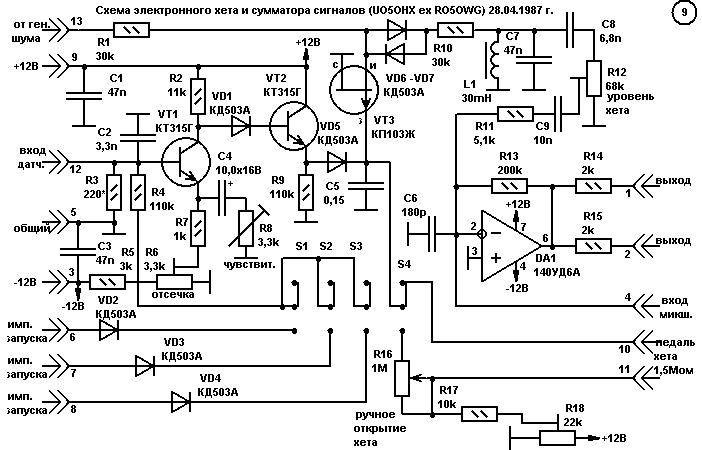

Модуль електронного хета і сумматора сигналів барабанів

У цій схемі використовується готовий шумоподібний сигнал з модуля тарілки/хлопки. Після модулятора амплітуди та коректора спектра, сигнал надходить на основний суматор ударної установки на ОУ DA1. Ступінь відкриття хета регулюється змінним опором 1,5 Мом, винесеним у педаль хета, або регулятором на панелі управління, в іншому положенні перемикача S4. У схемі передбачено підключення запуску хета за сигналами від груп барабанів, вибираними незалежними перемикачами S1-S3. У цьому випадку удар по вибраному барабану супроводжуватиметься і сигналом хета. З виходу суматора сигнал надходить на контрольний підсилювач для головних телефонів та основний регулятор гучності установки
