Цей пристрій видає по черзі трійні спалахи двох світлодіодів. Його можна використовувати як імітацію поліцейської мигалки в якихось моделей або застосувати його вихідні сигнали як управління для стробоскопа під решітку радіатора.

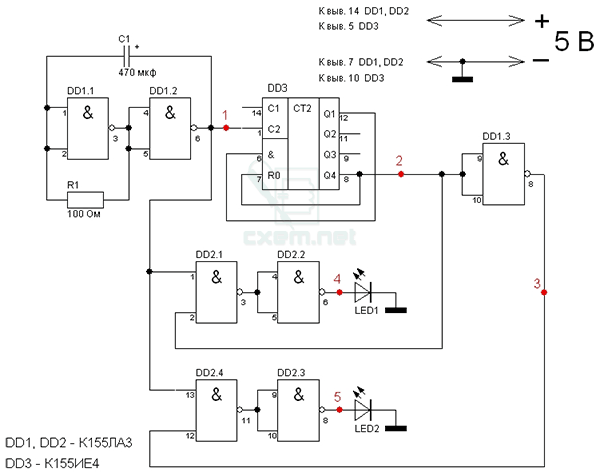

Принцип роботи: Задаючий генератор імпульсів (прямокутних) зібраний на двох елементах 2І-НЕ (DD1.1 і DD1.2), конденсаторі C1, резисторі R1. Його імпульси надходять на рахунковий вхід С2 лічильника-дільника DD3, вихід якого інвертується третім елементом 2І-НЕ DD1.3 (що працює як інвертор), після чого множаться імпульси задаючого генератора та імпульси, отримані на виходах з DD3, і з інвертора DD1.3. Для отримання двох логічних функцій «2І» використано 4 елементи 2І-НЕ мікросхеми DD2 шляхом їх відповідного з'єднання.

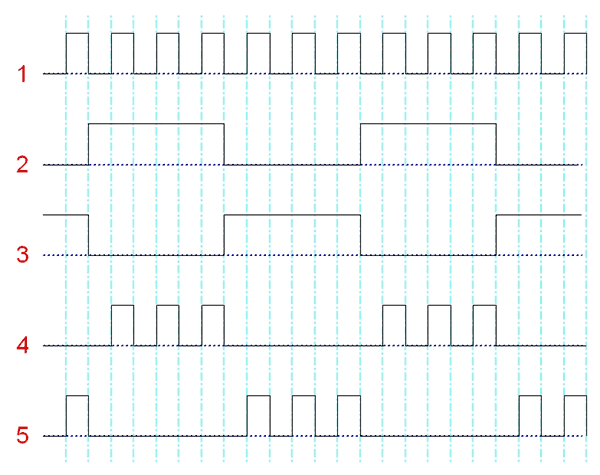

Роботу пристрою видно на тимчасових діаграмах (номера діаграм відповідають червоним точкам на схемі) і відео.

Схема починає працювати одразу після включення. Налаштування зводиться до установки частоти задаючого генератора підбором резистора R1 і конденсатора С1 (зазвичай тільки резистора).

У довіднику по мікросхемах зазначено, що для підвищення стійкості роботи їх вільні входи необхідно підключати до джерела живлення 5В через резистор 1 кОм. Я підключав як на схемі, без резисторів, все нормально працює.
