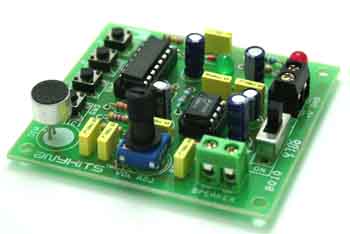

Голосовий модулятор (звукові ефекти вибрато та голос робота)

В проекті цього голосового модулятора використовується мікросхема HT8950A, яка створює два спеціальних звукових ефекти, а саме – вибрато та голос робота.

Опис проекту

У цьому проекті створюються два спеціальних ефекти: вибрато та голос робота. Ефект вибрато генерується шляхом зміни частоти вхідного сигналу вгору та вниз на частоті 8 Гц. Другий ефект створюється шляхом перетворення вхідного голосу на голос робота. Обидва ефекти можуть бути вибрані залежно від того, який вхід спрацьовує, ROB або VIB. Для зміщення рівня частоти на виході мікросхема має сім ступенів, які вибираються за допомогою натискних кнопок SW0, SW1 та SW2 для прямого вибору електронним способом, які підключаються до входів мікросхеми ROB, TGD, TGU та VIB.

Мікросхема HT8950 включає вбудований підсилювач зі зміщенням для мікрофона, 8-бітний АЦП, вбудовану пам'ять SRAM, а також 8-бітний ЦАП токового виходу. 8-бітні АЦП та ЦАП забезпечують частоту дискретизації 8 кГц, гарантуючи високу якість та високе співвідношення сигнал/шум вихідного голосу. Мікросхема керує світлодіодним індикатором, який миготить відповідно до рівня вхідного голосу.

Характеристики:

Вхідне живлення - 6 В DC @ 300 мА
Звуковий вихід - Динамік, 8 Ω / 0.5 Вт
7 ступенів для зміщення рівня частоти (Регулювання гучності) SW3 (TGU) і SW4 (TGD)
SW2 – Режим вибрато, SW5 – Режим робота
Світлодіод для відображення рівня вхідного голосу
Повзунковий вимикач ВКЛ/ВИКЛ для подачі живлення
Аудіо підсилювач LM386 з попередньо встановленими рівнями гучності
PBT (клемна колодка джерела живлення) коннектори для подачі напруги живлення та підключення вихідного динаміка
Світлодіодний індикатор подачі живлення
Розмір друкованої плати 63 мм x 68 мм

CN1 – Вхід джерела живлення 6 В DC
MIC1 – Електретний конденсаторний мікрофон
LS1 – Динамік

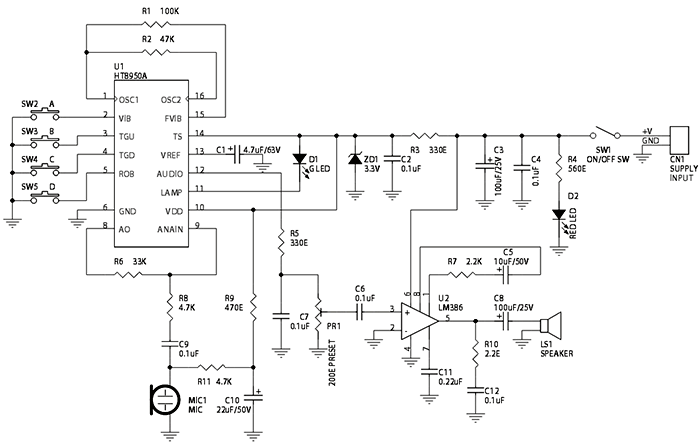

Електрична схема

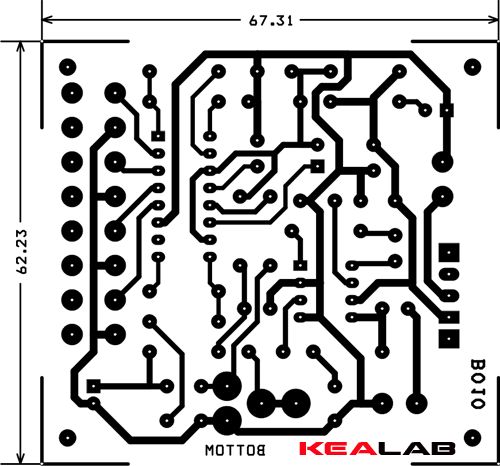

Друкована плата (з видом знизу)

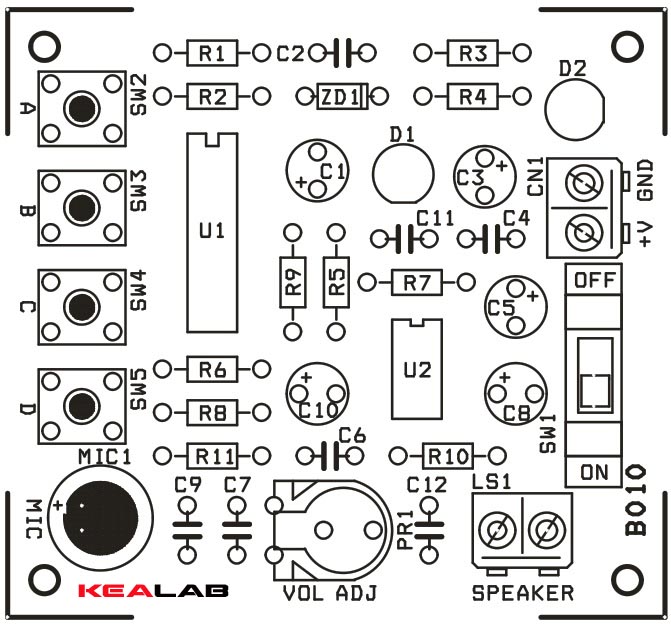

Список радіоелементів
