Гітарний підсилювач з ефектом дисторшн
Якщо у вас є електрогітара та величезне бажання грати рок-музику, але немає підсилювача, то ця стаття буде для вас корисною! У статті я пропоную конструкцію досить потужного гітарного підсилювача з ефектом дисторшн.
Сигнал з електрогітари надходить на вхід двохкаскадного підсилювача, який має великий коефіцієнт передачі. В якості транзисторів VT1 і VT2 використані вітчизняні транзистори КТ3102Е.
Глибина спотворення і поріг настання ефекту регулюється зміною коефіцієнта передачі каскаду змінним резистором R4.

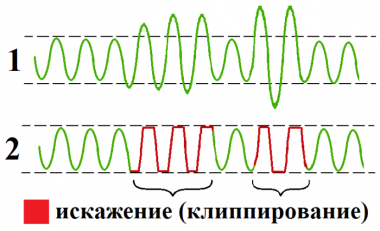

На рисунку 1 проілюстрована робота цього ефекту. Пунктирною лінією позначені межі нормальної (робочої) області вхідного аудіосигналу. На верхньому першому графіку представлений оригінальний сигнал, що надходить на вхід. Припустимо, що в ньому є два ділянки, на яких напруга сигналу виходить за межі нормальною області. Другий нижній графік показує, що на виході двохкаскадного підсилювача настає двостороннє симетричне обмеження цих ділянок, тобто відбувається "лімітування" або "кліппування".
Рис.1
В початковому положенні змінного резистора R4 аудіосигнал практично не буде спотворюватися, тоді як при його викрученому положенні настає кліппування навіть середнього значення напруги вхідного сигналу з електрогітари. По відчуттям звук стає більш жорстким.
Після того як ми отримали ефект «Дисторшн», залишається підсилити звуковий сигнал. З цією задачею відмінно впорається підсилювач, зібраний на мікросхемі TDA2030 (або TDA2050). Живлення на неї подається однополярне. Щоб не перевантажувати вхід підсилювача, вихідний сигнал береться з колекторного навантаження транзистора VT2 з коефіцієнтом поділу 1:27.
Зверніть увагу, що живлення схеми здійснюється від 2 батарейок Крона з напругою 9 В. Перша батарейка (GB1) живить ліву частину схеми, що відповідає за спотворення надходить сигналу, а друга (GB2) забезпечує живленням підсилювач на мікросхемі TDA2030. Якщо напругу подавати від блоку живлення, то можливі мережеві перешкоди в колонці.

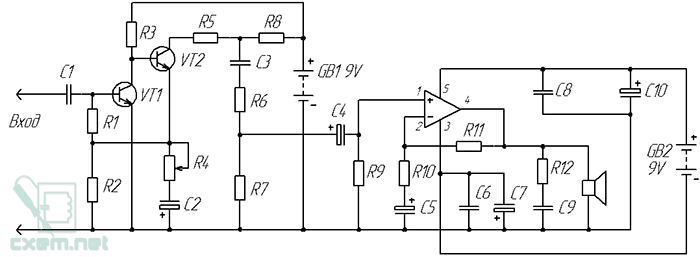

Рис.2. Схема електрична принципова

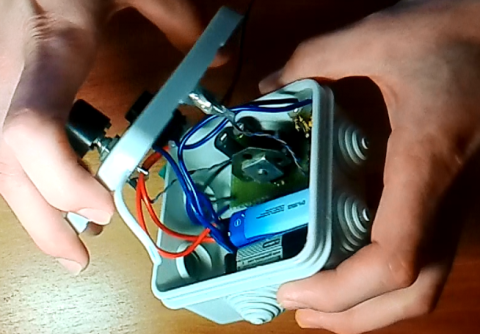

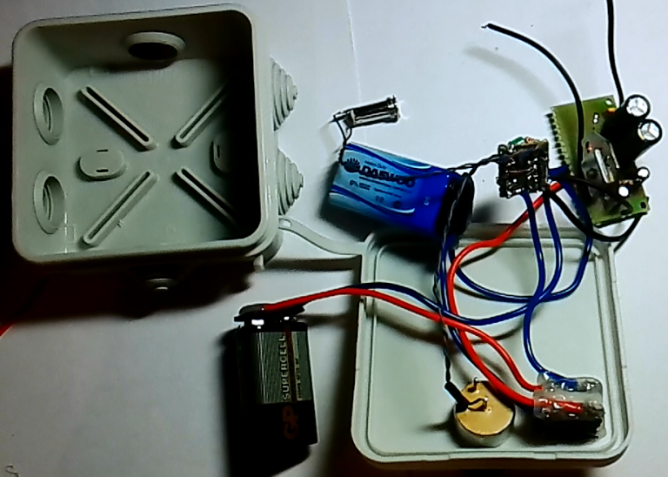

Нижче представлені фотографії процесу збору.

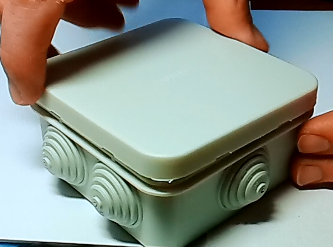

В якості корпусу була використана електромонтажна розподільна коробка.
Змінний резистор в моєму випадку такий (не найкращий вибір)

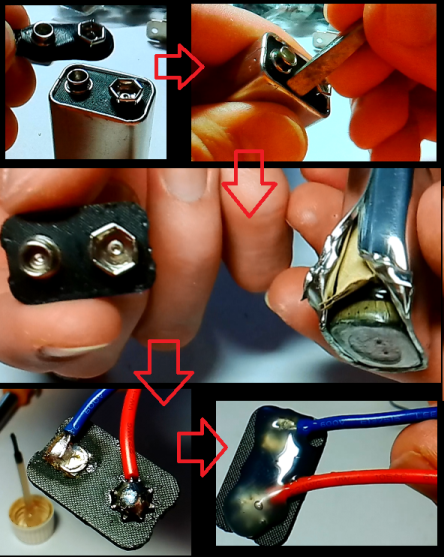

І невеликий лайфхак з виготовлення клеми для батарейки "крона" з аналогічної старої. Для цього пристрою їх знадобиться 2 шт.
Демонстрацію роботи пристрою ви можете дивитися у прикріпленому відео. Вихідний звук у моєму випадку прослуховується на колонку від музичного центру (параметри колонки 6 Ом, 50 Ватт).
Список радіоелементів
Позначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
DA | Аудіо підсилювач |
TDA2030A
|
1 | |
VT1 VT2 | Біполярний транзистор |
КТ3102ЕМ
|
2 | |
C1, C3 | Конденсатор | 0.22 мкФ | 2 | |
C2 | Електролітичний конденсатор | 10 мкФ | 1 | |
C4 | Електролітичний конденсатор | 4.7 мкФ | 1 | |
C5 | Електролітичний конденсатор | 22 мкФ | 1 | |
C6, C8, C9 | Конденсатор | 0.1 мкФ | 3 | |
C7, C10 | Електролітичний конденсатор | 2200 мкФ | 2 | |
R1 | Резистор |
100 кОм
|
1 | |
R2, R12 | Резистор |
2.2 кОм
|
2 | |
R3 | Резистор |
15 кОм
|
1 | |
R4 | Змінний резистор | 15 кОм | 1 | |
R5 | Резистор |
10 кОм
|
1 | |
R6, R7, R9, R11 | Резистор |
22 кОм
|
4 | |
R8 | Резистор |
270 Ом
|
1 | |
R10 | Резистор |
680 Ом
|
1 |
