Ефект ехо для голосу

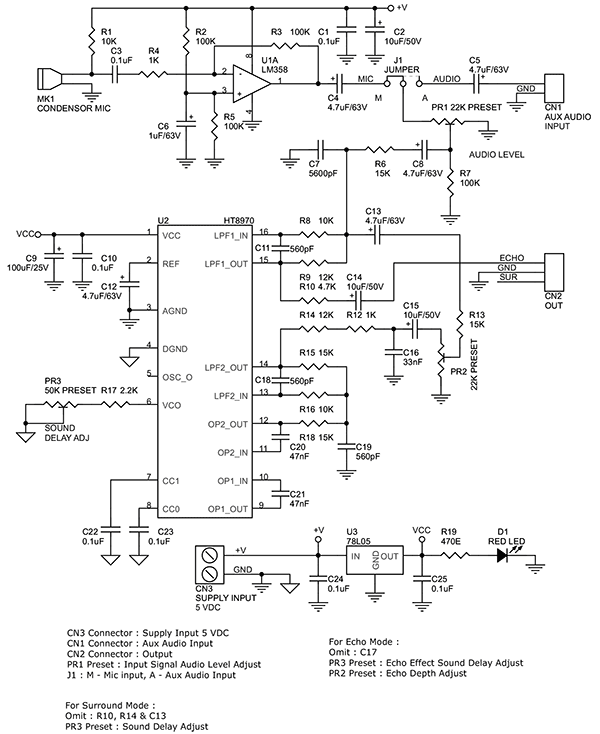

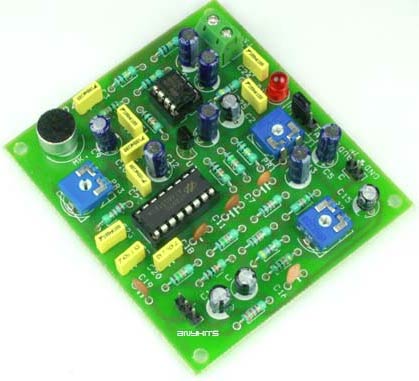

Цей проект являє собою простий ефект "ехо" з вбудованим підсилювачем і мікрофоном. Цей пристрій може бути використаний для електронних іграшок, в гітарних ефектах, караоке тощо. В основі проекту лежить мікросхема HT8970 компанії Holteks.
Мікросхема HT8970 є echo/surround аудіо процесором. Мікросхема містить вбудований попередній підсилювач, генератор, керований напругою, 20 кБайт пам'яті SRAM, АЦП і ЦАП
Особливості проекту:
- напруга живлення: 5 Вольт
- 2 режими - ехо або surround
- регульований вихідний рівень сигналу
- регулювання затримки
- вбудований світлодіод індикації живлення

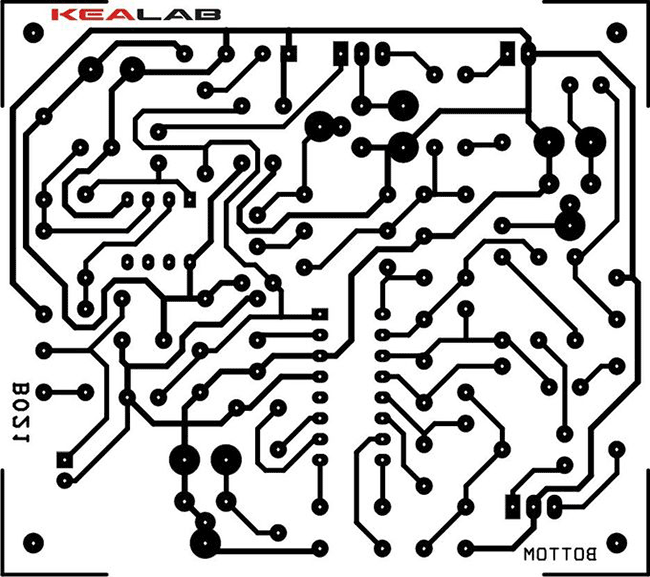

- розміри плати 79х70 мм

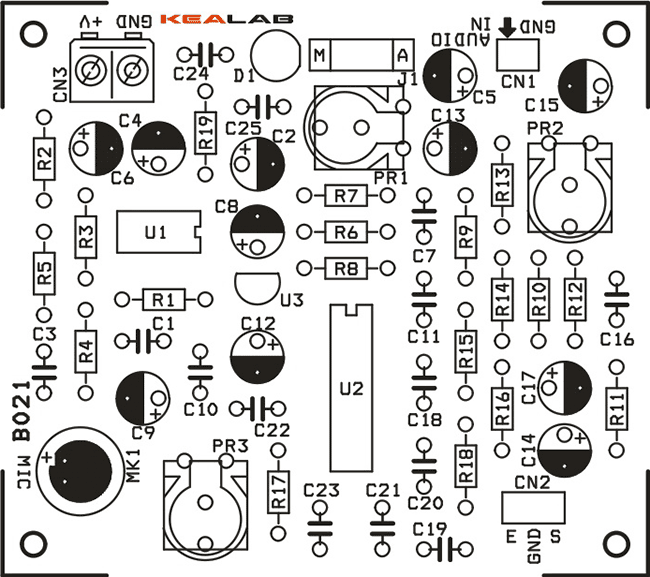

Список радіоелементів
| Позначення | Тип | Номінал | Кількість | Примітка | ||
|---|---|---|---|---|---|---|
| U1 | Операційний підсилювач |
LM358
|
1 | |||
| U2 | Лінійний регулятор |
LM78L05
|
1 | |||
| U3 | Аудіо-процесор | HT8970 | 1 | |||
| C1, C3, C10, C22-C25 | Конденсатор | 0.1 мкФ | 7 | |||
| C2, C14, C15, C17 | Електролітичний конденсатор | 10 мкФ 50В | 4 | |||
| C4, C5, C8, C12, C13 | Електролітичний конденсатор | 4.7 мкФ 63В | 5 | |||
| C6 | Електролітичний конденсатор | 1 мкФ 63В | 1 | |||
| C7 | Конденсатор | 5600 пФ | 1 | |||
| C9 | Електролітичний конденсатор | 100 мкФ 25В | 1 | |||
| C11, C18, C19 | Конденсатор | 560 пФ | 3 | |||
| C16 | Конденсатор | 33 нФ | 1 | |||
| C20, C21 | Конденсатор | 47 нФ | 2 | |||
| PR1, PR2 | Регульований резистор | 22 кОм | 2 | |||
| PR3 | Регульований резистор | 47/50 кОм | 1 | |||
| R1, R8, R16 | Резистор |
10 кОм
|
3 | |||
| R2, R3, R5, R7 | Резистор |
100 кОм
|
4 | |||
| R4, R12 | Резистор |
1 кОм
|
2 | |||
| R6, R13, R15, R18 | Резистор |
15 кОм
|
4 | |||
| R9, R14 | Резистор |
12 кОм
|
2 | |||
| R10 | Резистор |
4.7 кОм
|
1 | |||
| R11 | Резистор |
3.3 кОм
|
1 | |||
| R17 | Резистор |
2.2 кОм
|
1 | |||
| R19 | Резистор |
470 Ом
|
1 | |||
| D1 | Світлодіод | Червоний | 1 | |||
| MK1 | Мікрофон | Електретний | 1 | |||
