Compact Clean Boost Pedal

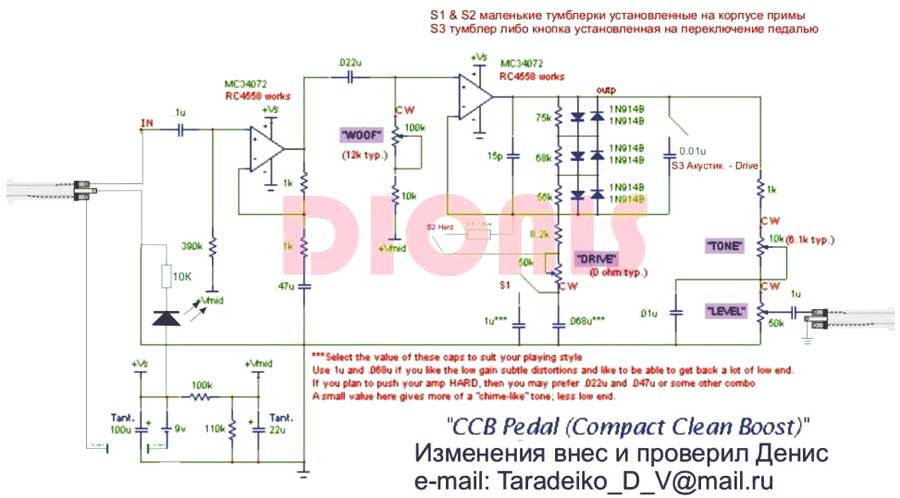

Ця примочка випадково потрапила на очі на одному з сайтів, правда посилання там вже може і не працювати, ось даю нове життя цій примі, раптом кому знадобиться. По конструкції вона не складна, налагодження не вимагає. Можна лише поекспериментувати над підбором деяких елементів під себе, знайти новий звук. Ось і я так вирішив додати більше драйву в неї і конкретний характерний для електрогітари акустичний звук, оскільки в старій версії не було вказано номінала конденсатора. Якщо поставити великий номінал, звук зникав, а маленького – безрезультатно. В результаті багатократних експериментів і роздумів підібрав. На мій погляд, вийшло нічого. Може, хтось сам підбере під себе.

Драйву також якось було мало, і я вирішив додати тумблер S2 з додатковим резистором у значенні 0.8 -1 Ком. Номінал цього резистора можна зменшити ще ближче до 0, але буде збільшуватись фон. Тож це на розсуд наступних збирачів. Також можна погратися з конденсаторами 1u &0.068u. Після зборки схема працює одразу без жодного налаштування, звичайно, якщо монтаж виконано правильно. Можу підказати одну з причин, які можуть бути. Я коли зібрав, вмикаю, а звуку немає, точніше, є, але дуже слабкий, що жоден предусилювач не розкачає. Все перевіряв, ланцюги вхідні, вихідні – безрезультатно. Почав перевіряти напруги в частині живлення, і виявилось, що з виводу +Vmid не надходить напруга на мікросхему, а внаслідок чого вона не запускається. Тільки хрипить. Виявилось, погане паяння, хоча на перший погляд все ок. Тож після зборки і запуску не впадайте у відчай, якщо не запускається, не потрібно говорити, що схема неправильна. Просто краще перевірити всі ланцюги по черзі, і все проясниться.
