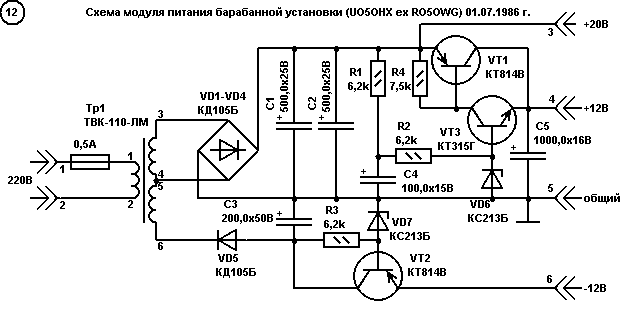

Блок живлення барабанної установки

Блок живлення забезпечує стабілізовані напруги +12В, -12В та нестабільне +20В. Прийняті заходи R1, C4, C5 щодо мінімізації пульсацій джерела +12В, оскільки він безпосередньо використовується в звукових генераторах-імітаторах.
