Барабанна установка в зборі

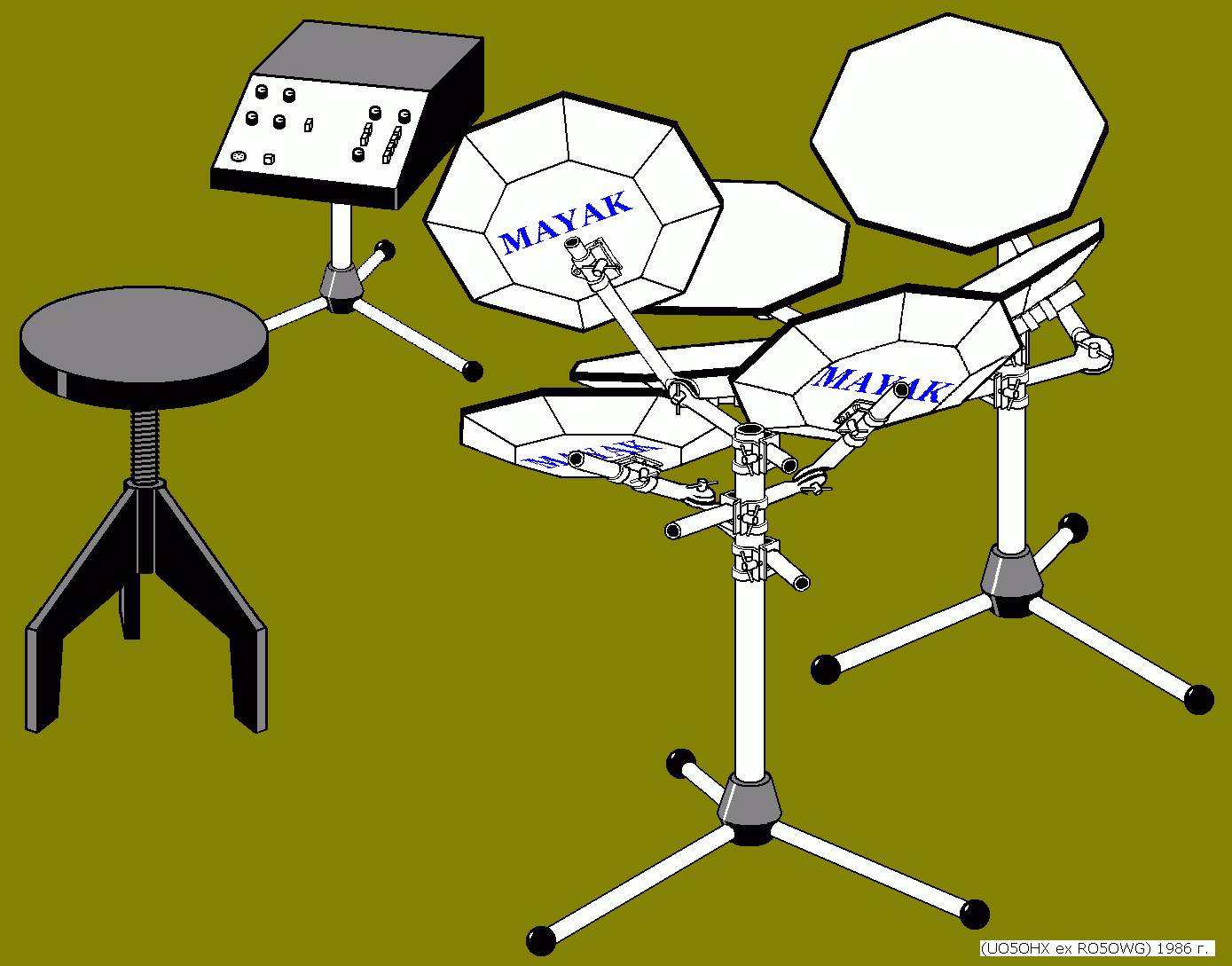

На цьому малюнку зображена ударна установка в зборі. Не показані дроти та педалі хета і великого барабана, але можна розглянути принцип кріплення датчиків до стійок. Поворотні суглоби виконані без зубчастих зачепів, але використання в них паронітової шайби виключає проворот з'єднання під час гри. Зображене кріплення має кілька ступенів свободи і дозволяє гнучко змінювати положення датчиків. Усі вузли, крім основи стійок, виконані слесарним інструментом. Діаметр зовнішніх трубок кріплення датчиків 17 мм, а стійок 27 мм. Замість нержавіючої сталі, в усіх вузлах, можна застосувати й звичайну, але відполіровану до дзеркального блиску пастою ГОІ на парафіновій основі. Як показала практика, після такої обробки корозійна стійкість деталей різко зростає. Використовуючи “живі” тарілки, замість електронних, я всі барабани розміщав на одній стійці!
